Как поменять разъем для наушников на компьютере

Рассмотрим, как починить наушники в каждом случае своими силами

Если порвался провод

При обнаружении разрыва провода наблюдаются следующие дефекты:

• Возникает ранее отсутствовавший звук,

• Исчезает звук,

• Появляются шумы, треск и т.п.

Как починить порвавшийся провод наушников понятно: нужно спаять разорванный провод.

Предварительно отрежьте кабель за 4-5 мм до места обрыва и зачистите его ножом.

Внутри чаще всего 3 проводка. А при месте повреждения кабеля выше разделения на правый и левый, будет 2 проводка. Обычно фирма-производитель применяет для них разные цвета изоляционного материала.

Поместите зачищенный кончик провода на подготовленную площадку, паяльником положите флюс, а затем паяльником выполните движение, как будто снимаете стружку. Получите наконечник провода, повышающий проводимость. Спрячьте кончики, а потом весь провод в изоляционный кембрик.

Спаяйте провода с одинаковым цветом изоляционных трубок. Чуть подплавьте изоляцию, можно зажигалкой.

Проделайте все описанные действия со всем кабелем. Чтобы выглядело аккуратнее, изолирующую трубку возьмите наиболее близкого к родной цвета.

Бывает, провод рвётся внутри самого наушника. Чтобы отремонтировать придётся вскрывать корпус с помощью, например, очень острого ножа.

Клеёный корпус зажмите тисками, чтобы пошла трещина в месте, где идёт клейка. После починки внутри корпуса опять склейте его.

Повреждение мембраны

Этот дефект – частое явление в крупных моделях, которые возможно часто роняли или придавливали. От физического воздействия есть опасность, что у динамика может треснуть или деформироваться мембрана. Если она слегка вогнулась обычно достаточно просто несильно нажать, чтобы участок мембраны принял изначальное положение. В случае трещины дорогое изделие лучше отнести к специалисту. Ремонт дешёвых не стоит свеч. Проще купить новые.

Дефекты штекера

Чаще всего именно эта проблема является причиной того, что одно «ухо» в наушниках не работает. Штекеры – слабое звено любого устройства, тем более такого миниатюрного, как наушники. Любое чрезмерное механическое воздействие способно вывести его из строя. В таком случае есть только один выход – замена.

Для оценки итогового результата, прослушайте в наушниках аудио с выраженным стереоэффектом.

Проблемы с ПО

Достаточно редко, но бывает, что проблемы со звуком обусловлены устаревшим или функционирующим некорректно драйвером. На официальном сайте производителя следует найти модель наушников и скачать необходимую подходящую программу. Затем наушники подсоединяются к компьютеру или другому гаджету, переустановить драйвер. Запустить перезагрузку и проверить корректность работы наушников.

Теперь вы знаете, как починить наушники в домашних условиях, и можете научить этому и своих друзей.

Как поменять разъем для наушников на компьютере

Зачастую причиной отказа наушников является поломка гнезда под них, которая может быть результатом общего износа или неудачного удаления джека наушников из гнезда со смещением в какую – либо сторону. Также в процессе игры или прослушивания музыки можно нечаянно дернуть за шнур и повредить гнездо (хотя в таких случаях чаще ломается сам джек наушников). В конечном итоге расшатывается гнездо наушников и его точки припоя, что приводит к потере звука ноутбуком через гнездо для наушников.

Небольшой совет.

Если разъем наушников вашего ноутбука все же поврежден можно программно, в настройках звуковой карты перенастроить выводы, т.е. микрофону выделить разбитое гнездо наушников, а микрофонное задействовать под наушники.

В зависимости от того, как сильно поврежден разъем. он, может быть восстановлен. Специалист, который хорошо владеет паяльником, может легко восстановить пайку разъема, тем самым восстановив его функциональность без проблем.

Правда бывают случаи, когда корпус разъема или окружающие его компоненты были повреждены слишком сильно и восстановление его даже для высококвалифицированного специалиста будет не по силам, а замены гнезда просто не избежать.

Размещение гнезда для наушников в разных моделях ноутбуков может быть различным, так в некоторых моделях разъем будет находиться на основной системной плате, а в других на отдельной дополнительной плате. Второй вариант более прост и менее затратен в ремонте, так как даже если повредился не только разъем, но и плата под ним, то поменять отдельную плату будет куда проще, чем менять всю материнку.

На схемах ниже приведены примеры размещения гнезда для наушников, как на системной, так и на отдельной плате.

Рис.1 Разъем наушников с расмещением на материнской плате.

Рис.2 Разъем наушников на дополнительной плате.

В настоящие время производители ноутбуков не могут дать ни каких гарантий на продолжительность надежной эксплуатации разъемов для наушников, потому как в первую очередь она зависит от самих пользователей.

Конечно, неисправный разъем можно легко заменить, имея даже начальные навыки работы с паяльником, но если он у вас есть (зачастую гнезда для наушников разных производителей имеют разный форм фактор).

И в заключении статьи несколько советов чтобы продлить срок службы гнезда для наушников:

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

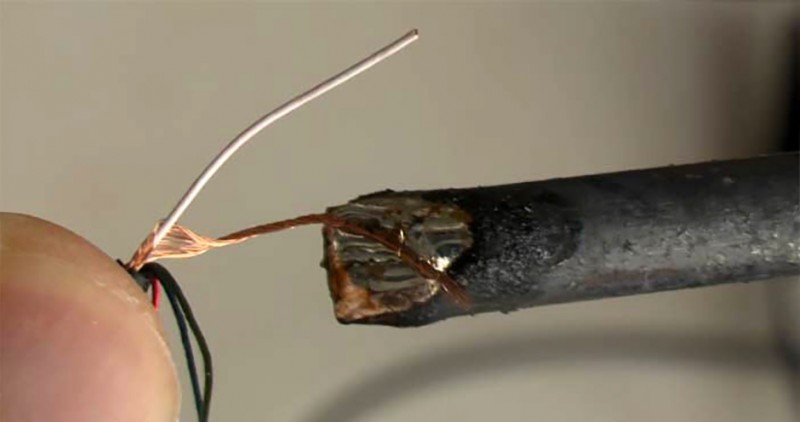

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Паяльник в наши дни есть далеко не у всех. А вот наушники имеются практически у каждого, а то и не одни. И как все знают, любым наушникам свойственно дохнуть… И как всегда не вовремя. Так что сегодня будем выкручиваться и вы узнаете как починить наушники без паяльника. Из инструментов потребуется только нож, зажигалка и скотч

Конечно такой ремонт трудно назвать идеальным. Но он идеально подходит, например, если Вас ждет многочасовая поездка на электричке, а наушники скоропостижно скончались самым подлым образом.

Как припаять провод к динамику наушника

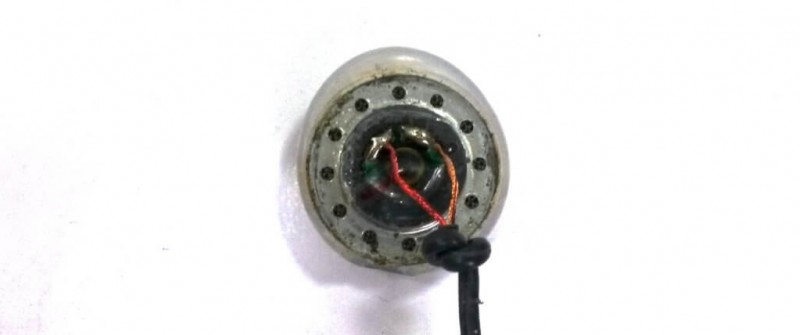

Когда проводок обрывается около наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

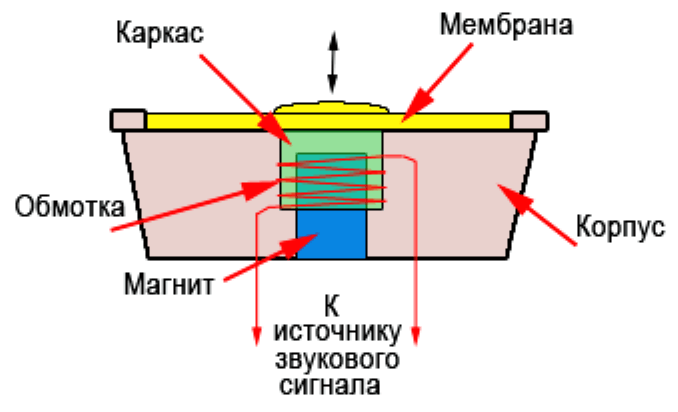

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Источник

Как восстановить разорванный провод?

Итак, с чего начать? Встаньте примерно в 4 дюймах от штепсельной вилки и перережьте шнур ножом (лучше всего — канцелярским ножом).

Перерезать провод

У меня есть две половинки

Затем перережьте изоляцию и подготовьте концы полезной части кабеля к пайке.

Раздевай конец.

Внутри 3 провода

Следующий шаг в работе — вилка. Существует два варианта подключения к подготовленному кабелю:

1. Купите новый складной разъем и припаяйте к нему провода.
2. Используйте старую вилку.

Новый мини-джек не всегда доступен, поэтому рассмотрим второй вариант

Возьмите вилку и с помощью кусачки осторожно снимите изоляцию, не повредив сердечник

Используйте плоскогубцы для очистки изоляции домкрата

Будьте осторожны, чтобы не повредить цветные провода.

С этим не должно быть никаких проблем. Желательно снять пластиковую втулку так, чтобы провода оставались на самой сердцевине вилки и можно было видеть их цвет.

Куски цветной проволоки позволят вам правильно выровнять каналы

Концы подготовлены

Это позволит вам не перепутать концы при пайке, так как цвета проводов могут различаться в зависимости от модели. Но в большинстве случаев они стандартные: черный — обычный, белый — подключен к левому каналу, красный — к правому.

Муниципалитет приближается к началу вилки.

Подготовьте кабель, длина каждого провода должна быть такой, чтобы в прямом положении он находился напротив своего контакта с сердечником штекера.

Различная длина голого провода

То есть, черная нить должна быть самой длинной, белая нить должна быть средней длины, а красная — самой короткой. Слишком большая длина проводов приведет к проблемам на последнем этапе работы. Когда провода обрезаются на длину, а изоляция снимается, их консервируют.

Вы можете использовать обычную канифоль и олово или приготовить флюс, растворив измельченную канифоль в спирте в соотношении 1/3. Этот поток обеспечит хорошее лужение и пайку.
Погрузить концы в паяльную кислоту

Опустите зачищенные концы в помадку и нагрейте их паяльником. Поместите провода на вилку и припаяйте их.

Проволока припаяна

Перед этим не забудьте надеть на кабель кусок термоусадочной или хлорвиниловой трубки соответствующего внутреннего диаметра и длины.

Термокомпакт

Когда провода надежно припаяны, аккуратно установите изоляционную трубку по всей длине без чрезмерного натяжения.

Работа сделана.

Последний шаг — проверка домкрата в действии. Для этого подключите наушники к гнезду «3,5 мм мини-джек» вашего мобильного телефона и проиграйте на них несколько песен.

Тестирование конечного результата

Если все прошло хорошо, вы должны слышать громкий и чистый звук в обоих динамиках, даже если вы перегибаете кабель в разных местах.

Соединяем провода без паяльника.

Как соединить провода без паяльника.

Очистите, перережьте и скрутите провода, как описано выше.

Как только вы хорошо скрутили провода, они должны быть изолированы.Есть два способа сделать это:

1. Самая простая и почти всегда под рукой клейкая лента.Изолируйте провода лентой

С термоусадочной трубкой или термоусадочной трубкой. Она недорогая и может быть приобретена в любом магазине электроники. Нам понадобятся две версии этой трубки — одна для кабеля, другая для проводов. Диаметры составляют около 1 мм и 4-5 мм соответственно.

Изолируйте провода термоусадочной трубкой.

В случае с клейкой лентой.Кабель аккуратно сгибается вдоль кабеля и затем закрепляется несколькими слоями ленты.

Изолируйте провода лентой

В случае крикета. положите куски трубы на наши провода, даже на саму проволоку (лучше всего положить ее на проволоку, прежде чем очищать провода от косы), затем нагрейте трубу либо под светом, либо феном, либо зажигалкой, до тех пор, пока она не сядет в форму проволоки.

Тепловая термоусадочная трубка

Тепловая термоусадочная трубка

Затем затяните термоусадочную пленку на кабеле. на соединительной проволоке, а также «сжать» ее до размера кабеля одним из описанных выше способов.

Аудио разъемы: как подключить микрофон и наушники к компьютеру

Здравствуйте.

На любом современном мультимедийном устройстве (компьютер, ноутбук, плеер, телефон и т.д.) есть аудио выходы: для подключения наушников, колонок, микрофона и пр. устройств. И казалось бы, все просто — подключил к аудио-выходу устройство и оно должно работать.

Но не всегда так все легко… Дело в том, что разъемы на разных устройствах — разные (хотя иногда и очень похожи между собой)! В подавляющем большинстве устройств используются разъемы: jack, mini-jack и micro-jack (jack в переводе с английского, означает «гнездо»). Вот о них и хочу сказать несколько слов в данной статье.

Разъем mini-Jack (диаметр 3,5 мм)

Почему я начал с мини-джек? Просто это самый популярный разъем, который только можно встретить в современной технике. Встречается в:

• — наушниках (причем, как со встроенным микрофоном, так и без оного);
• — микрофонах (любительских);
• — различных плеерах и телефонах;
• — колонках для компьютеров и ноутбуков и т.д.

Разъем Jack (диаметр 6,3 мм)

Встречается намного реже чем mini-Jack, но тем не менее достаточно распространен в некоторых устройствах (больше, конечно, в профессиональных устройствах, чем в любительских). К примеру:

• микрофоны и наушники (профессиональные);
• бас-гитары, электрогитары и пр.;
• звуковые карты для профессионалов и пр. аудио устройства.

Разъем micro-Jack (диаметр 2,5мм)

Самый маленький разъем из перечисленных. Его диаметр всего 2,5 мм и применяется он в самой портативной технике: телефонах и плеерах. Правда, в последнее время, даже в них стали использовать mini-jack, дабы повысить совместимость тех же наушников с PC и ноутбуками.

Моно и стерео

Обратите так же внимание на то, что разъемы jack могут быть как моно, так и стерео (см. рис

4). В некоторых случаях это может доставлять кучу проблем…

Для большинства пользователей будет достаточно следующего:

• моно — это значит для одного источник звука (подключить можно только моно колонку);
• стерео — для нескольких источников звука (например, левую и правую колонки, или наушники. Подключить можно как моно, так и стерео колонки);
• квадро — практически то же самое, что и стерео, только добавляются еще два источника звука.

Гарнитурный разъем в ноутбуках для подключения наушников с микрофоном

В современных ноутбуках все чаще встречается гарнитурный разъем: очень удобно для подключения наушников с микрофоном (нет лишнего провода). Кстати, на корпусе устройства, он обычно так и обозначается: рисунок наушников с микрофоном (см. рис. 5: слева — выходы для микрофона (розовый) и для наушников (зеленый), справа — гарнитурный разъем).

Кстати, на штекере для подключения к такому разъему должно быть 4 контакта (как на рис. 6). Более подробно об этом я рассказывал в своей предыдущей статье: https://pcpro100.info/u-noutbuka-odin-vhod/

Как подключить колонки, микрофон или наушники к компьютеру

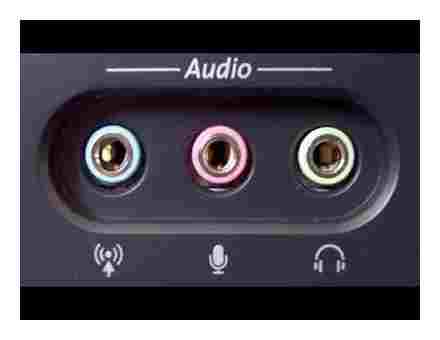

Если у вас самая обычная звуковая карта на компьютере — то все достаточно просто. На задней стенке PC у вас должно быть 3 выхода, как на рис. 7 (по крайней мере):

• Microphone (микрофон) — помечается розовым цветом. Нужен для подключения микрофона.
• Line-in (синий) — используется, например, для записи звука с какого-нибудь устройства;
• Line-out (зеленый) — это выход для наушников или колонок.

Проблемы чаще всего бывают в случаях, когда у вас, например, гарнитурные наушники с микрофоном и на компьютере нет такого выхода… В этом случае есть десятки различных переходников : есть, в том числе и переходник с гарнитурного разъема на обычные: Microphone и Line-out (см. рис. 8).

Так же довольно частая проблема — отсутствие звука (чаще всего после переустановки Windows). Проблема в большинстве случаев связана с отсутствием драйверов (либо установкой не тех драйверов). Рекомендую воспользоваться рекомендациями из этой статьи: https://pcpro100.info/obnovleniya-drayverov/

PS

Так же, возможно, Вам будут интересны следующие статьи:

На этом у меня все. Всем хорошего звука :)!

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

• 2 провода (для моно-наушников);
• 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
• 4 провода (для стерео-наушников);
• 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

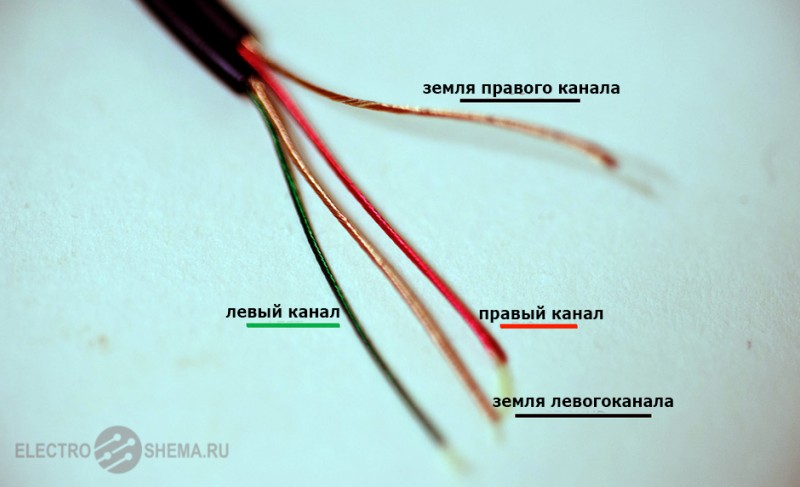

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

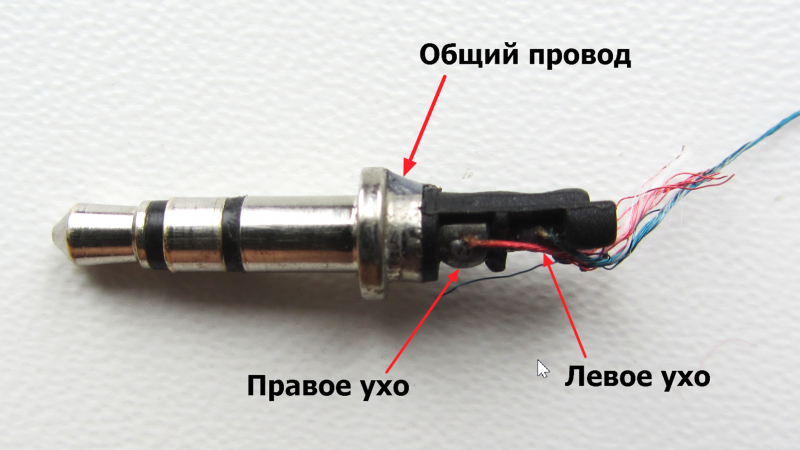

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

• красный – правый канал;
• зеленый, синий или белый провод – левый канал;
• бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый:
у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй:

у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной “земляной” оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Различные поломки наушников – весьма распространенная проблема, особенно если это устройство используется активно, а не для прослушивания музыки дома. Чаще всего ломаются вставные наушники – вкладыши и вакуумные затычки, поскольку именно они обычно используются вне дома – например, при активных занятиях спортом.

Обычно на вероятность поломки влияют следующие факторы:

• заводской брак – самая распространенная проблема в случае с дешевыми наушниками;
• неправильная эксплуатация – из-за подключения наушников к неправильному источнику звука может сломаться динамик, а если носить источник звука в кармане джинсов или брюк, на штекер будет оказываться постоянное воздействие, и он рано или поздно сломается.

Если наушники перестали работать, их, возможно, придется разбирать. Конечно, это не всегда возможно – так, сложнее всего разобрать вкладыши и затычки, имеющие монолитный корпус. Кроме того, после разборки таких наушников вам могут потребоваться новые запасные части.

Кроме самого корпуса наушников можно разбирать штекер, который соединяется с источником звука. Но прежде чем приступать к той или иной операции, следует убедиться, что это вообще необходимо, диагностировав поломку.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен!

Но перед тем как припаять штекер к наушникам 3-мя проводами потребуется подробно ознакомиться с внутренним устройством этого переходного изделия.

Стандартный разборный штекер на 3,5 мм состоит из внутренней контактной части и пластикового защитного кожуха, предохраняющего провода от изломов и повреждений. Его следует отличать от схожего по устройству прибора большего размера (диаметр рабочей части – 6,3 мм), называемого большим джеком.

Представленная конструкция заметно упрощает ремонтные процедуры, поскольку пайка штекера наушников в этом случае сводится к следующим простейшим действиям:

• сначала необходимо разобрать «нерабочий» штекер;
• затем демонтировать повреждённые проводники и правильно припаять новые;
• в заключение останется вернуть штекер к прежнему виду.

Единственная сложность, с которой придётся столкнуться при проведении пайки – необходимость разобраться со всеми подходящими к контактам проводниками (в отдельных случаях их количество может доходить до 6-ти).

Значительно сложнее обстоит дело с починкой неразборных штекеров, с которыми придётся основательно повозиться. Дело в том, что в этих изделиях внутренняя контактная основа заливается специальным пластиковым составом, образующим впоследствии гибкий держатель.

Для того чтобы припаять мини-джек к новой разводке потребуется, во-первых, разрезать корпус повреждённой детали и полностью удалить мини-джек с самого штекера. Во-вторых – использовать какую-то новую оболочку, надёжно защищающую сам штекер и провод от излома.
