Все о матрицах для телевизоров

Содержание:

• 1 LCD
• 2 Технология LED
• 3 TN
• 4 IPS
• 5 VA
• 6 Плазмы
• 7 На чем остановить свой выбор
• 8 Выводы

Все те, кто хотя бы раз сталкивался с выбором современного телевизора, слышали о том, что ключевым элементом является матрица телевизора. В этой статье мы рассмотрим наиболее распространенные типы матриц телевизоров, а также попробуем разобраться в том, какой вариант является оптимальным. Речь пойдет о таких системах, как ЖК, LED, LCD и плазменных телевизорах.

Что такое матрица в телевизоре? Это набор тонких прозрачных электродов, расположенных в обоих плоскостях по отношению друг к другу. Визуально, картина представляет собой обычную сетку с гнездами.

Матрица находится между стеклянными или пленчатыми стенками. Причем электроды не касаются друг друга. Выглядит все это как обычная плата с маленькими лампочками, которые, в своей совокупности и дают изображение на экране.

Лучшие Smart TV 55″ по соотношению цена/качество

Здесь собраны ТВ с большой диагональю экрана и высоким качеством картинки. По стоимости они находятся в среднем ценовом сегменте.

LG OLED55BXRLB 55″

Этот смарт поддерживает HDR и транслирует видео в формате 4К. Технология OLED отличается эталонной четкостью и детализацией изображения, картинка сочная, яркая и контрастная, с глубоким черным и правильным белым цветом.

Управляется телевизор комплектным Bluetooth-пультом или же смартфоном. Частоту обновления экрана 120 Гц оценят геймеры. Мощная акустическая система на 40 Вт состоит из четырех встроенных динамиков.

Плюсы:

• пульт с аэромышью и голосовым поиском;
• ультратонкий корпус;
• игры без лагов;
• отсутствие искажений при любом ракурсе просмотра.

Минусы: не хватает басов в звуке.

Xiaomi Mi TV 4A 55 T2 54.6″

Модель воспроизводит видео в формате 4K UltraHD, подсветка Direct LED обеспечивает яркость и реальную цветопередачу. Тонкий корпус смотрится стильно и экономит место, на нем есть только кнопка включения, а все управление осуществляется пультом или смартфоном.

3D контент техника не воспроизводит, но поддерживает HDR. На борту 2 Гб оперативки и 8 Гб встроенной памяти. На задней панели собраны все стандартные разъемы.

Аудиосистема с мощностью 12 Вт выдает чистый звук. Ножки развернуты внутрь, поэтому не требуют дополнительной площади на поверхности.

Плюсы:

• полный набор ТВ-тюнеров;
• большая часть корпуса сделана из алюминия;
• отзывчивый интерфейс;
• возможность подключения беспроводных Bluetooth- устройств.

Минусы: не русифицированное меню.

Samsung QE55Q60TAU 55″

Безрамочный телевизор с 20-ваттной акустикой. Встроенные тюнеры дают возможность просматривать спутниковое и цифровое телевидение. Обновление экрана происходит с частотой 100 Гц благодаря мощному процессору. Комплектный пульт оснащен функцией голосового управления.

Телевизор может стать управляющим центром системы «умный дом». Без проблем подключается к смартфону и другим внешним гаджетам.

Плюсы:

• эталонная яркость и контрастность экрана;
• узкая рамка;
• воспроизведение разрешения 4К;
• тонкий корпус.

Минусы: по центру видны засветы на темном фоне.

IPS

IPS-системы были разработаны брендом «Хитачи», а позже их подхватили LG, «Самсунг» и другие компании. Аббревиатура расшифровывается как «переключение в плоскостях» (In-Plane Switching). Матрица получила весомые улучшения по сравнению с TN-технологией и пользуется завидной популярностью у производителей телевизоров.

Плюсы IPS-систем:

• максимальные углы обзора;
• заметно лучшее в сравнении с TN-матрицами качество цветопередачи;
• реальная глубина цвета по стандарту RGB.

Минусы:

• большее время отклика экрана;
• заметна пикселизация на моделях с маленькой диагональю (менее 17 дюймов);
• высокая цена.

IPS: плюсы и минусы

При разработке технологии IPS производители учли все недостатки TN матрицы. Это позволило получить более качественный продукт. Все кристаллы IPS находятся в одной плоскости – параллельно экрану, и вращаются одновременно.

Плюсы IPS:

• большой угол обзора;
• высокий уровень яркости и четкости изображения;
• глубокая подача цвета;
• длительный срок эксплуатации;
• низкий уровень воздействия на глаза.

Минусы IPS:

• высокая стоимость;
• в некоторых моделях наблюдается низкая скорость отклика;
• недостаточно глубокий черный цвет;
• низкий уровень контрастности.

Существует несколько разновидностей IPS матриц. Самые распространенные:

• E-IPS;
• AS-IPS;
• P-IPS;
• H-IPS;
• AH-IPS;
• S-IPS.

Еще один вид матрицы, разработанный по принципу IPS – это PLS. Она имеет более высокую светопропускаемость и потребляют меньше электроэнергии. Минус PLS – самый низкий уровень контрастности среди всех существующих матриц.

Игровой монитор – какое время реакции и обновления

Другие вопросы, которые имеют решающее значение при покупке игрового монитора, – это время отклика и обновление. У игрового монитора должно быть наименьшее возможное время отклика, это означает, что у нас будет наименьшая задержка в отображении изображения.

Как измеряется этот параметр и что стоит знать о времени отклика монитора?

• Время отклика монитора – это параметр, указываемый в мс.
• Время реакции означает, насколько быстро отдельные пиксели могут изменить своё состояние (например, изменить цвет).
• Время реакции должно измеряться в отношении смены белого на черный и обратно, но многие производители рассчитывают этот параметр на основе измерения GtG (от серого к серому), т.е. на основании того, как быстро серый пиксель снова становится белым и серым, что занимает меньше времени, чем если бы речь шла о белых и черных пикселях – отсюда и подозрительно короткое время реакции (1 мс) в дешевых мониторах.

Обновление изображения в игровых мониторах является одним из наиболее важных параметров, особенно когда речь идёт о мониторе для динамичных экшенов, FPS и FPP. Более высокие частоты обновления в сочетании с низким временем отклика обеспечат наилучшую плавность отображаемого изображения.

В продаже мы найдём следующие мониторы:

• 60 Гц – это частота, которая используется в самых дешевых мониторах, но также в моделях с разрешением 4K. Стоит помнить, что эффект конечной частоты обновления также зависит от используемого кабеля (интерфейса) и разрешения экрана. Обновление на уровне 60 Гц можно рекомендовать для работы и когда речь идёт стратегических и ролевых играх, а не динамичных шутерах.
• 75 Гц – это компромиссное решение для покупателей, интересующихся разнообразными играми, но с небольшим бюджетом. Вы можете купить монитор обновления 75 Гц за чуть более 8000 рублей.
• 144 Гц – частота обновления, рекомендуемая игрокам, предпочитающим сетевые бои и динамичные игры. Игровой монитор с частотой 144 Гц хорошо работает при повседневном использовании, но стоит помнить, что эта частота обновления используется главным образом в мониторах Full HD и WQHD и только в немногих моделях с более высоким разрешением.
• 240 Гц – чрезвычайно высокая частота обновления, которая практически используется только в мониторах Full HD. Этот тип монитора может быть рекомендован игрокам, ориентированным на динамичные сетевые игры, особенно когда они выбирают матричный монитор TN и быстрое время отклика.

Что такое матрица в телевизоре?

Подобные системы представляют собой набор тонких и прозрачных электродов, расположенных в вертикальной и горизонтальной плоскостях параллельно друг другу. Если перенести конструкцию матрицы на бумагу простым чертежом, то мы увидим обычную квадратно-гнездовую сетку.

Располагается система между стеклянными пластинами или — в некоторых случаях – пленками. Электроды расположенные перпендикулярно никогда не касаются друг друга. Если дать простое определение, что такое матрица в телевизоре, то это обычный лист с крошечными огоньками, которые и дают изображение.

Системы такого плана можно условно поделить на три вида – LCD, LED и «плазма». Все они работают на жидких кристаллах (ЖК) и отличаются друг от друга какими-то физическими характеристиками. Для полного понимания различий и ответа на вопрос, что такое матрица в телевизоре, рассмотрим каждую технологии поподробнее.

Как правильно выбрать телевизор?

Современная электроника, к сожалению, морально устаревает раньше, чем вырабатывается ее ресурс. Телевизоры, которые еще совсем недавно были очень модными, сегодня, вполне возможно, уже сняты с производства. Хотите узнать, как самостоятельно выбрать телевизор? Специалисты советуют, что правильнее всего будет подобрать телевизор по параметрам: диагонали, разрешению экрана, частоте обновления картинки и другим. Немаловажен внешний вид и дизайн электронного устройства, а также то, в какой комнате вы его установите.

Как выбрать телевизор в гостиную?

Редко в какой гостиной нет телевизора. Но, рассматривая современные телевизоры, как выбрать подходящий для конкретной комнаты? Если у вас небольшая по размерам гостиная, то не стоит в нее покупать огромную плазменную панель, ведь ее-то и повесить, негде будет. Размер TV-устройства должен соответствовать площади гостиной или же той ее зоне, где вы хотите установить технику. Лучше не ставить телевизор напротив окна, так как в солнечный день вы ничего не увидите на экране.

Какой телевизор выбрать на кухню?

Выбор телевизора на кухню – дело непростое. Главными приоритетами здесь будут компактность и простота размещения. Если вы хотите установить телевизор на кухне и планируете смотреть его, стоя у рабочей поверхности, то выберите для него участок стены на уровне ваших глаз или немного выше/ниже. Если центр монитора будет находиться в этом месте, то просмотр его будет самым комфортным. Для маленькой кухни лучше купить модель с диагональю около 20 дюймов, а для просторного помещения экран может быть 32 дюйма и больше.

Какой телевизор выбрать в спальню?

Для тех, кто хочет узнать,как выбрать телевизор для спальни, специалисты рекомендуют сначала решить, в каком месте вы его установите. Зачастую это устройство крепят на стену, противоположную кровати. Чтобы определить расстояние, с какого будет удобно смотреть программы, нужно лечь на кровать и зрительно представить перед собой будущую покупку. Выбор телевизора оптимального варианта для этого помещения – модель среднего размера без излишних функций.

Различия между матрицами VA и IPS

Посмотреть подробнее, va или ips, что лучше для телевизора, можно ниже.

Угол обзора

Минимальный угол обзора у экранов с матрицей IPS, будет составлять 36°. В то время как VA способна выдавать лишь 20°

Самое важное то, что при превышении угла, в первом варианте, качество изображения сохранится в полной мере. У VA, в этом случае — 20° предельный показатель

Воспроизведение движения

Технологии изготовления обеих матриц разные. Но вот на воспроизведение движущихся объектов это никак не повлияло. В обоих типах изображение движения одинаково. Стоит заметить, что в бюджетном сегменте, не все телевизоры исправно выполняют эту функцию.

Однородность подсветки

Дело в том, что в матрице IPS, у пикселей большая пропускная способность света. Возникает так называемый «облачный дефект» с засветами на экране, в то время как монитор должен показывать абсолютную темноту.

В разработке VA такого минуса нет, поэтому экран выдает однородный черный цвет.

Цветовая эффективность

Если брать во внимание одинаковые диагонали экранов с матрицами IPS и VA, то разницы в цветопередаче нет. В обоих случаях черный цвет отлично взаимодействует с контрастностью

Глоу-эффект

Когда подсветка экрана функционирует неравномерно, то такой момент называют глоу–эффектом. Этому больше подвержены телевизоры с IPS. Это можно заметить, просматривая телевизор в темном помещении. Но в премиальных моделях, глоу-эффект, разработчики свели к минимуму.

Скорость отклика

Матрица VA лидирует по скорости отклика. У значительной части экранов, параметр начинается от одной миллисекунды. IPS-технология немного отстает. Здесь отсчет начинается от трех миллисекунд.

Глубина чёрного

VA-матрица демонстрирует более глубокий черный цвет. Если обратиться к цифрам, то параметры черного цвета у VA будут 0.015 нит. IPS тут подкачала со своим показателем 0.75 нит.

Признаки и причины поломки

Несмотря на высокую надежность матрицы, она также может выйти из строя (как и любой другой компонент телевизора). Среди причин, приводящих к ее поломке, чаще всего встречаются:

• механические воздействия, в результате которых поврежден или разбит экран;
• выход из строя драйверов, отвечающих за формирование изображения;
• повреждение гибкого шлейфа.

Ремонт вышедшей из строя матрицы, как правило, невозможен. Восстановить ее работоспособность можно разве что в том случае, когда дефект связан с неисправностью элементов подсветки ЖК-экранов — люминесцентных ламп (LCD) или LED-светодиодов. Для таких дефектов характерно полное отсутствие изображения. В некоторых моделях ЖК-телевизоров (Thompson, Sharp и др.) эти элементы возможно заменить. При этом у разных образцов телеприемников (Dexp, Akai, Supra, Daewoo и др.) способы замены ламп могут отличаться – в некоторых случаях необходимо демонтировать матрицу, а иногда можно обойтись и без этого.

LED-светодиод

Тот факт, что матрица вышла из строя, можно определить не только по полному или частичному отсутствию изображения, но и по:

• цветным вертикальным полам вместо видеоизображения;
• черным кругам;
• разводам и потекам;
• тонким горизонтальным линиям;
• темным и светлым точкам, которые никуда не исчезают.

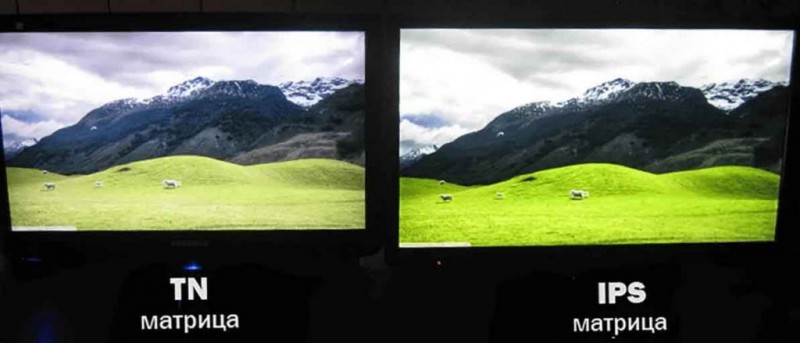

TN

Дословно аббревиатура TN расшифровывается как «закрученный нематический кристалл» (Twisted Nematic). Здесь все элементы в ячейках расположены в виде спирали. Технология отличается своей сравнительной дешевизной, поэтому цена замены матрицы на телевизоре, равно как и ее стоимость, не так сильно ударяют по карману.

Преимущества TN-матриц:

• минимальный отклик экрана в сравнении с другими технологиями;
• более чем демократичный ценник на телевизоры с TN-системой;
• экономия электроэнергии.

Недостатки:

• небольшие углы обзора по всем плоскостям;
• сравнительно слабая цветовая насыщенность;
• явный черный цвет часто заменяется бликами серого.

Edge LED или Direct LED — что лучше

Кроме вышеназванных параметров, в современных телевизорах есть функции, на которые редко кто обращает внимание. Это подсветки, которые также разделяются на типы

Здесь будут раскрыты особенности разных вариантов подсветок, а какая лучше – решать пользователю.

Edge LED

При такой подсветке, светодиоды белого цвета расположены по бокам матрицы. Диоды освещают светоотражающую поверхность, на которой устроена пиксельная панель. Толщина телевизора при этом становится меньше.

Экран имеет повышенную яркость и динамичную контрастность. В недорогих моделях телевизоров диодная лента размещена сверху или снизу, а может и только с двух боков. Недостаток такой подсветки в том, что на черном экране, по углам, можно увидеть свечение.

Кому-то до этого нет дела, но многих владельцев телевизоров, такой факт нервирует. В ТВ премиального уровня, этой проблемы нет. Там светодиоды установлены по всем четырем сторонам экрана, в результате чего черный цвет получается равномерным.

Лучшие телевизоры Edge LED

Direct LED

В народе такую функцию называют прямой подсветкой. Светодиоды равномерно распределены по всей площади сзади экрана. Свет направлен на зрителя, а не рассеивается, как в случае с Edge LED.

Преимуществами подсветки Direct LED являются полное отсутствие засветов и полноценная яркость. Минус в большой толщине корпуса и высоком потреблении электроэнергии.

Лучшие телевизоры Direct LED

OLED дисплей – как это работает?

Органические светодиоды (OLED), состоящие из тонкопленочной структуры, установлены между двумя проводниками. После подачи на них напряжения, экран излучает свет и появляется изображение.

Есть три варианта OLED-подсветки. В первом, три органических соединения, дают базу для получения 3-х основных цветов – синий, зеленый и красный. Этот вариант называют трехцветной моделью.

Во втором случае, белые светодиоды передают свет через несколько цветных фильтров. Но здесь эффективность использования энергии крайне мала. Третий способ – это преобразование коротких волн голубого цвета, в длинноволновые, зеленого и красного цветов.

Основным недостатком OLED-мониторов – малый срок службы некоторых цветовых диодов. К примеру, синий светодиод, работает всего 2-3 года. Но при использовании одних белых диодов, период эксплуатации возрастает до 100 000 часов. Телевизоры с подсветкой OLED отличает высокая стоимость.

Лучшие OLED телевизоры

1. CCFL. Внутри флуоресцентной лампы установлен холодный катод. Вначале применялись лампы с горячим катодом, но они оказались недолговечными. На внутренние стенки лампы нанесен люминофор, а она сама наполнена газом и ртутными парами. При воздействии ртути на люминофор, после подачи напряжения, происходит свечение.
2. EEFL. Принцип работы немного другой. Электрическое поле, которое возникает между электродами на концах лампы, действует на ртуть. В результате этого процесса, газ, находящийся в лампе, преобразуется в плазму. Отсюда идет название – плазменные лампы. Электропотребление ниже чем в CCFL.

Сколько стоит матрица на телевизор?

Матрица – это основной элемент любого телевизора. Ломается она крайне редко, если, конечно, вы не попытались сэкономить и не купили себе откровенно дешевый китайский ширпотреб. Выйти из строя матрица может по разным причинам, но главным образом из-за механических повреждений или каких-то воздействий извне.

Бывает, что телевизоры падают, в них попадает вода или вам просто достался заводской брак. В последнем случае проблем нет: несем по гарантии в магазин, где купили модель, и они обязаны ее заменить. Все остальные варианты подразумевают полную замену системы отображения. Новая матрица обойдется примерно в 40-50% от общей стоимости самого телевизора. То есть если вы купили модель за 50 тыс. рублей, то будьте готовы заплатить за новенькую систему около 20-25 тыс. рублей.

Какая матрица лучше IPS или VA: преимущества технологий

Какие бывают разновидности современных телевизоров? Самыми популярными, на сегодня, являются телевизоры LKD с тремя типами матриц. Самыми используемыми являются матрицы VA и IPS. Их производит большинство многих известных фирм. Сравнение этих технологий очевидно самое правильное.

Телевизоры технологии VA подойдут для просмотра в помещениях со слабым освещением

А вот какую лучше из них подобрать для себя, вам стоит решить после тщательного изучения их основных преимуществ и недостатков. IPS телевизоры идеально подойдут для просмотра любого формата видео, при этом под углом обзора почти 170 градусов. А вот технологии VA матриц имеют свои положительные качества, которые являются достаточными для производства телевизоров.

Достоинства технологии VA:

• Хороший угол обзора;
• Лучшая контрастность изображения;
• Насыщенность цветов.

VA матрица является компромиссным вариантам между двумя остальными типами: TN и IPS. Технологии не стоят на месте, поэтому появляются новые технологии MVA и PVA. Модели с такой матрицей не уступают по качеству изображения телевизорам IPS, а так же являются более дешевыми. Эти модели прекрасно подойдут для ежедневного просмотра большинства семей.

TN

Данные типы матриц используются в большинстве относительно недорогих телевизоров. Полное название, в переводе на русский язык, означает «скрученный кристалл». Благодаря применению дополнительного покрытия, позволяющего расширить углы обзора, встречаются модели с обозначением TN+Film, позиционирующие их как средство для просмотра фильмов всей семьей.

Матрица устроена и функционирует следующим образом:

1. Кристаллы в пикселях выстроены по спирали.
2. Когда транзистор отключен, то электрическое поле не создается и свет проникает сквозь них естественным образом.
3. Управляющие электроды установлены с каждой стороны подложки.
4. Первый фильтр, расположенный до пикселя, имеет вертикальную поляризацию. Задний фильтр, стоящий после кристаллов, построен горизонтально.
5. Прохождение света через это поле дает яркую точку, которая приобретает определенный цвет благодаря фильтру.
6. При подаче напряжения на транзистор кристаллы начинают поворачиваться перпендикулярно плоскости экрана. Степень разворота зависит от высоты тока. Благодаря такому развороту, эта структура пропускает меньше света, и появляется возможность создать черную точку. Для этого все колбочки кристаллов должны «закрыться».

Данный тип матриц занял бюджетную нишу в оборудовании для воспроизведения мультимедийной продукции. Благодаря этой технологии можно получать приемлемые цвета и наслаждаться просмотром любимых передач и фильмов. Главным достоинством такой техники является финансовая доступность. Еще одним плюсом служит скорость срабатывания ячеек, мгновенно передающая цвета. Экономны такие модели и в плане энергопотребления.

Но этот тип матриц не самый хороший для телевизора ввиду сложности согласования одновременного поворота колбочек кристаллов. Разность временного результата выполнения этого процесса приводит к тому, что одни сегменты пикселя уже повернулись полностью, а другие продолжают пропускать частично свет. Рассеивание потока дает разное цветовое изображение, зависящее от угла нахождения смотрящего. В результате, если смотреть прямо — видишь черную машину на экране, а если зритель наблюдает сбоку, то ему эта же машина кажется серой.

Еще одним недостатком технологии TN является невозможность отобразить всю палитру цветов, которая заложена в материале. Например, фильм о подводной съемке кораллового рифа с его обитателями будет смотреться не так красочно, как на других моделях. Чтобы компенсировать это, разработчики встраивают в экран алгоритм замены цвета и попеременное воспроизведение ближайших оттенков.

Поэтому TN подойдет для просмотра небольшим кругом людей, смотрящих на экран почти под прямым углом. Так можно видеть картинку с максимально естественными цветами. Для более требовательного зрителя разработаны иные технологии.

Советы специалистов

1. При наличии вертикальных тонких полос стоит проверить не только матрицу, но и видеоусилитель, блок цветности;
2. Лампы в матрице могут выгорать из-за скачков напряжения. Их заменяют;
3. Ремонт матрицы имеет смысл только в случае большей, в сравнении с деталью, цены нового телевизора;
4. Корпус техники собирается в обратном направлении;
5. Некоторые шлейфы можно снять, только подняв прижимную планку;
6. Если гарантия на ТВ еще действует, а матрица сломалась, отдайте его для починки в сервисный центр.

Посмотрите видео о том, как демонтировать матрицу телевизора с большой диагональю

VA

VA матрица – это компромисс между TN и IPS. Она является популярным видом матриц и применяется во многих современных моделях ЖК телевизоров. В VA жидкие кристаллы в выключенном состоянии находятся перпендикулярно к плоскости экрана. Это позволяет получить насыщенный черный цвет, который невозможно получить при использовании TN и IPS. Кристаллы имеют возможность свободно перемещаться, благодаря чему оттенки не искажаются при смене угла обзора. Телевизоры, в которых применяется технология VA, подойдут для помещений со слабым освещением.

Матрицы VA по качеству изображения опережают TN, но они недостаточно хороши, по сравнению с IPS. Однако, при производстве VA постепенно внедряются новые технологии, позволяющие исправить множество недостатков этого типа матрицы. К таким технологиям можно отнести – MVA и PVA.

Tianma

Tianma Microelectronics основана в 1983 году в Шеньчжене (Китай). До начала нынешнего десятилетия компания не была широко известна, так как разрабатывала продукцию для внутреннего рынка. Основная ее часть – это промышленные ЖК-экраны низкого разрешения, но с высокой надежностью. Все изменилось в начале нынешнего десятилетия, когда компания занялась выпуском дисплеев для мобильной техники. На данный момент она является крупнейшим китайским производителем матриц.

Основная продукция Tianma – LCD-панели, но уделяется внимание и AMOLED. В 2014 году она поглотила NLT (созданную на базе дисплейного подразделения NEC), расширив арсенал технологий

Клиентами Tianma являются компании Xiaomi, HTC и другие известные производители смартфонов. Для них производятся LCD дисплеи высокого разрешения. Уровень технологий Tianma отражает 8к (7680х4320 точек) дисплей для планшетов, диагональю 10″, показанный на CITE-2016.

Габариты

Помните, раньше телевизоры называли «ящиками»? Для создания изображения на экране использовалась тогда технология электронно-лучевой трубки, которую можно было разместить только в объемном и тяжелом корпусе.

Сейчас телевизоры плоские, рамки узкие, так что габариты их практически сводятся к размерам (т.е. диагонали) экрана. Ее традиционно измеряют в дюймах. Выбирать габариты телевизора, конечно же, нужно по размерам комнаты. В маленькой комнате Вы не сможете сесть далеко от экрана, и если он окажется слишком большим, глазам будет трудно охватить всю картинку целиком. Напротив, выбрав слишком маленький телевизор для большой комнаты, Вы не сможете разглядеть мелкие детали. Советы специалистов сводятся к тому, что расстояние от экрана до глаз должно равняться трем – четырем его диагоналям. Для удобства расчетов напомним, что дюйм равняется 2,54 см.

Кстати, не так давно появилась альтернатива плоским телевизорам – телевизоры с изогнутым экраном. Но этот модный тренд, похоже, не приживется. Даже если глубина и реалистичность картинки на таком экране не очередной миф, придуманный маркетологами, а реальность, то эта прекрасная реальность лишь для ценителей-одиночек. Углы обзора изогнутого экрана чрезвычайно малы. Качественное изображение можно увидеть практически только из одной точки. Так что для семьи или компании друзей такой телевизор не годится.

Замена матрицы в домашних условиях

Замена матрицы на телевизоре — достаточно дорогостоящая операция, проводить которую желательно в условиях специализированной мастерской.

Если владелец телевизионного приемника решит починить его своими руками, то он должен принять во внимание, что в каждой модели телевизора используется оригинальная матрица. Ее в каждом конкретном случае нужно заказывать индивидуально, поскольку в свободной продаже матрицы практически отсутствуют

При этом стоят они не намного меньше, чем новый телевизор. Сама по себе замена матрицы представляет собой несложную процедуру, однако при этом необходимы:

• навыки аккуратного обращения с хрупкими предметами;
• опыт проведения сборочно-монтажных работ и настройки бытовой радиоэлектронной аппаратуры.

Демонтаж матрицы со стороны задней крышки

Демонтаж неисправной матрицы проводится после вскрытия корпуса телевизионного приемника. При этом доступ к ней может открываться как со стороны задней крышки, так и со стороны экрана (Samsung, Sony Bravia). Прежде, чем приступить к проведению работ по замене матрицы, необходимо:

• приобрести новую матрицу;
• подготовить рабочее место, накрыв его мягким материалом (фланель, войлок, плед и пр.);
• собрать инструменты и материалы, которые могут понадобиться при проведении работ (разнообразные отвертки, пинцет, тонкая металлическая пластина, спирт, салфетки и пр.).

Чтобы получить доступ к матрице с тыльной стороны телевизора, необходимо положить его экраном на мягкую подстилку и выкрутить все крепежные винты, удерживающие заднюю крышку.

Открутив все винты, нужно аккуратно приподнять заднюю крышку и осторожно отсоединить все узлы, которые на ней расположены. Следует знать, что в конструкции некоторых телевизоров (например, LG) задняя панель оснащена специальным лючком, открывающим доступ к элементам при осуществлении сервисного обслуживания, в связи с чем, снимая крышку, необходимо соблюдать особую осторожность, чтобы не повредить идущие к ней шлейфы

Сняв заднюю крышку, владелец получает доступ к матрице, на корпусе которой установлены все электронные узлы

Осторожно отсоединив все шлейфы, идущие к этим модулям, можно приступить к замене матрицы

Демонтаж со стороны экрана

Для демонтажа матрицы с лицевой стороны необходимо положить телевизор экраном вверх и отжать все защелки, с помощью которых держится облицовка панели. Делать это нужно аккуратно, чтобы не поломать защелки. Лучше всего использовать для этой цели заранее приготовленную тонкую металлическую пластину. Сняв облицовку панели, получаем доступ к матрице, которая прикручена к задней крышке телевизора.

Далее необходимо выкрутить весь крепеж, который имеется на задней стенке телевизора, закрывающей доступ к его электронной начинке. Затем нужно отсоединить все шлейфы, которые соединяют матрицу с печатными платами, расположенными на ее корпусе.

Замена матрицы

Если все вышеописанные операции выполнены правильно, то можно приступить к замене. Положив рядом исправную матрицу, аккуратно переносят на нее все электронные узлы, имеющиеся на неисправном элементе. При этом необходимо сразу же подключать к ним соответствующие шлейфы

Затем, протерев края матрицы влажной салфеткой, смоченной в спирте, устанавливают ее на место, крепят штатным крепежом, а потом осторожно подключают сигнальный шлейф и электропитание

Убедившись в отсутствии дефектов, приступают к финишной сборке корпуса телевизионного приемника. Проводят ее в последовательности, обратной разборке. Заканчивается процесс замены матрицы проверкой работоспособности телеприемника. Довольно часто при включении телевизионной панели с новой матрицей изображение на экране отсутствует, чему причиной является ее несогласованность с модулем управления. Чтобы устранить этот недостаток, необходимо настроить телевизор. Порядок действий при этом описывается в сервисной документации, входящей в комплект поставки телевизионной панели.
