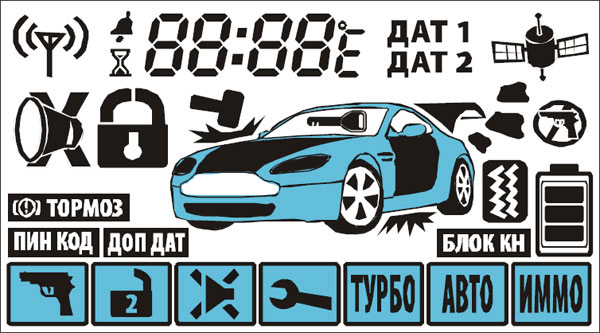

Сигнализация старлайн: инструкция, управление и расшифровка символов

О подключении датчиков дверей

У любой сигналки есть вход, предназначенный для подключения концевиков дверей. Обычно сам провод соединяют с лампой плафона – контакт лампы при открытых дверях получает потенциал «0 Вольт»:

Штатная электросхема ВАЗ-2110

Проблема в том, что в большинстве автомобилей есть опция «вежливой подсветки». После закрытия всех дверей лампа не отключается сразу, что ведет к ложным срабатываниям сигналки.

Казалось бы, в таблице настроек должны указывать, включать или нет задержку опроса датчиков. Опция, о которой шла речь, предусмотрена в любой стандартной сигнализации. Но карты монтажа из архива Старлайн устроены по-другому: рекомендуют подключаться не к лампе, а напрямую к концевикам. При этом используются диоды.

Подключение контрольного шнура дверей

«Вежливая подсветка» в данном случае на корректность работы не влияет.

Суть в том, что на схеме указан самый надежный вариант подключения. Чем можно воспользоваться, и успешно.

Рекомендации по установке компонентов автосигнализации

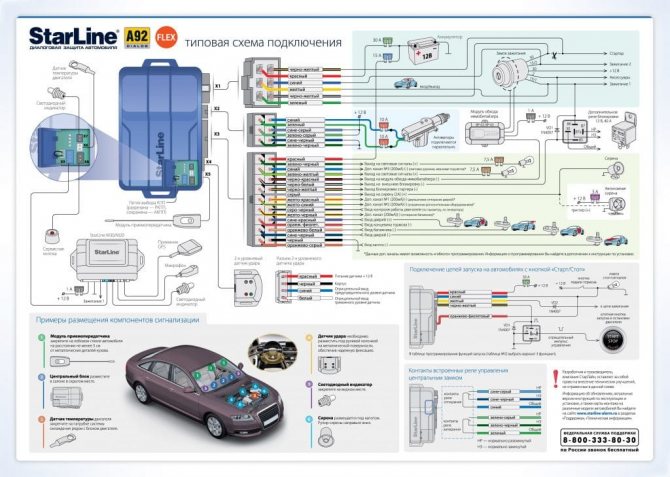

Хотя схемы подключения и карты монтажа отличаются для моделей сигнализации Starline, места расположения основных компонент идентичные.

Согласно номерам на схеме, основные компоненты размещаются следующим образом:

1. Центральный блок управления обычно размещают под центральной консолью около водительского сиденья или за перчаточным ящиком. В моторном отсеке блок лучше не устанавливать, так как там находится большое количество устройств, которые могут повлиять на чистоту цифрового сигнала. Кроме того, в управляющем блоке находится датчик температуры, поэтому рядом не должно находиться источников тепла, например, патрубков отопительной системы.
2. Модуль приемопередатчика вместе с антенной устанавливают в верхней части салона, обычно в районе лобового стекла, чтобы улучшить качество приема сигналов и увеличить максимально дальность контроля. Необходимо проследить, чтобы рядом не было металлических предметов или других электронных устройств. Расстояние должно быть не менее 5 см. Приемопередатчик подключается в 5-контактный выход, который находится на блоке управления с помощью провода, идущего в комплекте с автосигнализацией.
3. Мигающий светодиод, информирующий о состоянии охранной системы, подключается к 2-контактному выводу в центральном блоке. Если индикатор мигает, значит, автомобиль находится под охраной. Неработающий индикатор говорит о том, что автосигнализация отключена. Светодиод желательно поместить в районе лобового стекла, чтобы он был виден на расстоянии и информировать водителя об активации сигнализации.
4. Сирену монтируют в подкапотном пространстве вдали от тепловых источников, рупором вниз, чтоб не скапливалась влага. Если сирена будет продолжительное время работать после срабатывания сигнализации, она может выйти из строя. Чтобы предотвратить такую ситуацию, в электросеть желательно включить предохранитель для сирены на 5А.
5. Датчик температуры силового агрегата прикрепляют к металлической части системы охлаждения, желательно недалеко от термостата, вблизи штатных регуляторов температуры ОЖ.

Концевые выключатели багажного отделения и капота должны устанавливаться так, чтобы при закрытии оставался зазор не менее 3 мм. Они должны надежно соприкасаться с кузовом (автор видео — АвтоДобряк.ру).

Секретная кнопка Valet устанавливается в таком месте, куда трудно добраться злоумышленнику при взломе транспортного средства. С ее помощью охранная система переводится в сервисный режим. Аналогичные требования предъявляются к установке кнопки активации режима антиограбления. Обе кнопки соединяются проводом с управляющим блоком.

Двухуровневый датчик удара подсоединяется к блоку управления с помощью четырехпроводного кабеля. Перед тем, как на сигнализации Starline включить звук, нужно при установке правильно отрегулировать чувствительность датчика. Если чувствительность будет слишком высокая, возможны ложные срабатывания сигнализации при сильных порывах ветра или от проезжающих машин. Настройка осуществляется с помощью потенциометров, расположенных на корпусе регулятора.

Блокировка двигателя повышает противоугонные характеристики сигнализации, так как угонщик столкнется с серьезными проблемами после взлома автомобиля. Подключение к системе осуществляется через черно-желтый кабель, но при этом нужно запрограммировать на НР тип разъема. Данные действия выполняются согласно инструкции и схеме подключения сигнализации Starline.

Установку следует начинать с подключения проводов питания основных блоков. Минус нужно подключать к штатным крепежным болтам заземляющих проводов авто. Они находятся либо в районе монтажного блока, либо в передней части салона автомобиля в нижних углах. Если не удалось найти болты крепления, можно изготовить самостоятельно крепеж на массу к металлическим деталям кузова для заземления. Обычно такой крепеж монтируют под приборной панелью.

Для подключения режима автозапуска в сигнализации предусмотрен обходчик иммобилайзера.

Порядок установки сигнализации на автомобиль

Перед началом электромонтажных работ нужно выключить зажигание и отсоединить провод «массы» от аккумулятора. Это позволит избежать проблем, вызванных замыканием проводов на корпус во время их подключения к замку зажигания и блоку предохранителей. Во время работы нужно руководствоваться прилагаемой инструкцией.

Подключение сигнализации «Старлайн» начинается с выбора места для монтажа блока. Наилучшим образом подходит место под панелью приборов в районе рулевой колонки. Это самое удобное и защищенное от злоумышленников место в салоне. Даже если посторонние откроют дверь, быстро найти и отключить сигнализацию у них не получится. Для подключения сигнализации к замку зажигания нужно обеспечить доступ к его контактам.

Чтобы это сделать, нужно выполнить такие операции:

• снять боковые накладки, закрывающие стойки лобового стекла;
• разобрать декоративный корпус рулевой колонки;

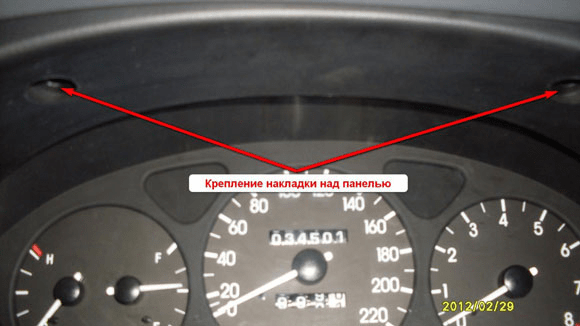

• демонтировать панель приборов.

Индикаторный светодиод устанавливается в левой накладке, а антенна сигнализации — на лобовом стекле за зеркалом заднего вида.

Дальнейшие действия выполняются в такой последовательности:

• Закрепить блок сигнализации «Старлайн» под приборной панелью с помощью пластикового хомута.
• Подключить провода питания. Плюсовой подключается к замку зажигания (к клемме, на котором есть напряжение даже при выключенном зажигании) или к аккумулятору. «Массу» нужно надежно зажать под болт или саморез, находящийся поблизости.
• Подсоединить провода центрального замка к блоку в соответствии со схемой подключения. Чтобы найти блок и правильно соединить провода, при установке сигнализации нужно руководствоваться схемой конкретного автомобиля. Если центральный замок отсутствует, его придется установить своими руками. Иначе вы лишитесь многих полезных функций.
• Подключить провод световой индикации сигнала тревоги к проводам, которые идут к выключателю аварийной сигнализации.
• Для управления зажиганием подключить два провода к замку в соответствии со схемой,указанной производителем.
• Подключить провода, идущие к датчикам открытия дверей, к соответствующим контактам на панели приборов. При необходимости, установить отдельные «концевики» под капот и багажник и провести к ним провода.
• Закрепить сирену рупором вниз в подкапотном пространстве и провести от нее провод, протянув его в месте входа основного жгута в салон. Место надо выбирать так, чтобы минимизировать воздействие грязи и воды на устройство. Обычно сирену ставят на чашке амортизатора или в районе стеклоочистителя.
• Закрепить датчик удара к кузовному элементу под приборной панелью. Производитель рекомендует располагать его примерно в середине кузова. Однако там тяжело найти подходящее место. Практика показала, что вариант с размещением под панелью не имеет недостатков.
• Закрепить в скрытом месте кнопку ручного отключения сигнализации. Тут сложно давать конкретные советы. Все зависит лишь от вашей фантазии и изобретательности.

После того как установка сигнализации завершена, нужно подключить аккумулятор и проверить работоспособность системы. После этого необходимо выполнить настройку.

Настройка сигнализации «Старлайн»

Управление функциями автосигнализации осуществляется с брелка. Поэтому начать нужно с его привязки к блоку управления.

В комплекте поставляются два брелка:

• с ЖК-экраном и 4 кнопками;
• со светодиодным индикатором и 3 кнопками.

Охранный комплекс обладает широким функционалом с набором режимов:

• иммобилизатор;
• режим противодействия ограблению;
• самодиагностика системы;
• режим «паники»;
• беззвучный режим с запущенным или заглушенным мотором;
• автозапуск охраны после отключения;
• бесшумное срабатывание сигнализации от датчика удара;
• GPS-мониторинг;
• экстренный вызов помощи;
• перепрограммирование нового брелока;
• блокировка колес при попытке эвакуации.

Работу следует начинать с базовых настроек:

• дата и время;
• таймер;
• громкость и тон звуковых сигналов.

Для этого нужно использовать основной брелок с экраном. Дополнительный служит лишь для активации основных функций системы. Управление и настройки осуществляются разными способами:

• несколькими быстрыми нажатиями клавиши (длительностью менее половины секунды);
• зажимание кнопки на длительное время (до появления звукового сигнала);
• последовательные нажатия кнопок.

Продвинутые модели «Старлайн» поддерживают курсорный способ настройки. Он активируется двумя нажатиями: длительное первое (до звукового сигнала) и короткое второе для подтверждения. После этого на экране появляется изображение, соответствующее выбранному действию. Нажатие клавиш управления позволяет перемещаться между иконками для выбора нужной опции. Это позволяет включить или отключить следующие функции:

• блокировка и разблокировка дверей;
• защита от грабежа;
• бесшумная защита;
• стороннее обслуживание;
• турботаймер и другие.

Изменение и корректировка режимов выполняется путем нажатия комбинации кнопок на брелоке. При этом важна последовательность и длительность нажатий.

Поочередное нажатие двух кнопок активирует следующие действия:

• включение беззвучного режима (1 и 2);
• запуск двигателя (1 и 3);
• остановка двигателя (2 и 3).

Удержание первой и третьей кнопки блокируются клавиши брелока. Удержание первой и второй включит режим паники или антиограбления в зависимости от того, заглушен или заведен двигатель.

Разные режимы и функции можно активировать, нажимая только одну клавишу.

Например, первая кнопка:

• включает и выключает звуковой режим охраны при коротком или длительном нажатии;
• включает и выключает датчик удара двойным нажатием;
• блокирует двери одинарным нажатием (если двигатель заведен).

Подробно узнать о привязке каждой кнопки можно из прилагаемой к автосигнализации инструкции.

О подключении датчиков дверей

У любой сигналки есть вход, предназначенный для подключения концевиков дверей. Обычно сам провод соединяют с лампой плафона – контакт лампы при открытых дверях получает потенциал «0 Вольт»:

Штатная электросхема ВАЗ-2110

Проблема в том, что в большинстве автомобилей есть опция «вежливой подсветки». После закрытия всех дверей лампа не отключается сразу, что ведет к ложным срабатываниям сигналки.

Казалось бы, в таблице настроек должны указывать, включать или нет задержку опроса датчиков. Опция, о которой шла речь, предусмотрена в любой стандартной сигнализации. Но карты монтажа из архива Старлайн устроены по-другому: рекомендуют подключаться не к лампе, а напрямую к концевикам. При этом используются диоды.

Подключение контрольного шнура дверей

«Вежливая подсветка» в данном случае на корректность работы не влияет.

Суть в том, что на схеме указан самый надежный вариант подключения. Чем можно воспользоваться, и успешно.

Renault Logan карты монтажа сигнализации StarLine

9   Renault Logan II 2014-2018 (Ключ, АКПП) установка охранно-телематического комплекса StarLine A96 +iKey карта монтажа файл конфигурации файл конфигурации (Ключ, МКПП)

11   Renault Logan II 2014-2018 (Ключ, АКПП) установка охранно-телематического комплекса StarLine E96 +iKey карта монтажа файл конфигурации файл конфигурации (Ключ, МКПП)

13   Renault Logan II 2014-2018 (Ключ, АКПП) установка охранно-телематического комплекса StarLine S96 +iKey карта монтажа файл конфигурации файл конфигурации (Ключ, МКПП)

16   Renault Logan II 2019 (Ключ, АКПП) установка охранно-телематического комплекса StarLine A96 +iKey карта монтажа файл конфигурации файл конфигурации (Ключ, МКПП)

18   Renault Logan II 2019 (Ключ, АКПП) установка охранно-телематического комплекса StarLine E96 +iKey карта монтажа файл конфигурации файл конфигурации (Ключ, МКПП)

Горячая линия

Если по использованию или настройке личного кабинета возникли вопросы, то ответы на них можно найти на официальном форуме поддержки “Старлайн”.

При появлении проблем, на которые нет решений в базе знаний, можно позвонить по телефону горячей линии:

• Москва
• Россия

Подводя итог, можно сказать, что с помощью личного кабинета “Старлайн Телематика” можно не только отследить текущее местоположение автомобиля, но и узнать подробную информацию обо всех событиях, произошедших с ним за день: маршрут, пройденное расстояние, место и продолжительность остановок, время открытия дверей, запуска двигателя.

Что представляет собой автосигнализация

Возможность увеличенной дальности управления и оповещения, а еще уверенной работы при экстремальных городских радиопомехах обеспечивается применением 128-канального запатентованного трансивера с наличием ЧМ модуляции и узкой полосы пропускания.

Комплектация Starline a91 dialog

Дистанционный запуск и контроль работы двигателя различного типа обеспечивают специализированным процессором. В имеющихся брелках реализован понятный интуитивно принцип управления. Пиктограммы на брелке представлены на русском языке.

Автосигнализация StarLine A91 Dialog может устанавливаться на различные автомобили с бензиновыми, дизельными либо турбированными двигателями, с автоматической либо ручной коробкой передач.

Благодаря более, чем 60 стандартных, программируемых функций обеспечивается не только надежная защита, но и комфорт в момент применения такой автомобильной сигнализации, как StarLine A91 Dialog.

Преимущества и недостатки

К преимуществам системы относят:

1. Расширенный функционал, позволяющий владельцу выбирать необходимые сервисные или охранные опции.
2. Работа с подачей сигналов или в «тихом» режиме.
3. Автоматический пуск двигателя позволяет заранее прогреть или охладить салон автомобиля. Комплекс способен работать на автомобилях, оснащенных кнопочной системой запуска силового агрегата.
4. Передаваемые команды защищены диалоговым кодом, который не позволяет перехватить и расшифровать сигнал.
5. Настраиваемый брелок с возможностью программирования дополнительных пультов.
6. Расширенный комплект технической документации, разъясняющей методику установки и настройки.
7. Возможность расширения комплекса дополнительными сенсорами и модулями.
8. Универсальность конструкции.
9. Доступная цена.

Недостатки охранного комплекса:

1. Неудобные интервалы температуры при автоматическом запуске.
2. Нет возможности подключения комплекса к цифровой шине и совмещения управления штатной и дополнительной сигнализацией одним брелоком.
3. Принудительный автозапуск требует манипуляций с 2 клавишами.
4. Встречаются проблемные компоненты, которые меняются по гарантии.
5. Хрупкий пластик брелока управления. Кнопки со временем начинают проваливаться внутрь.
6. Сигнализация относится к бюджетным изделиям. Поэтому в конструкции имеются упрощенные и удешевленные компоненты.

Настройка чувствительности датчика удара

Принцип работы двухуровневого датчика основан на пьезоэффекте. Он улавливает звуковые колебания, возникающие при ударе по корпусу автомобиля. Для корректной работы он должен быть жестко закреплен к металлической части кузова. В противном случае он будет больше реагировать на шум вокруг, чем на удар.

Настройка заключается в регулировке зоны предупреждения и уровня чувствительности. Для этого нужно включить режим охраны и через 40 секунд слегка ударить по кузову.

Уровни чувствительности датчика удара регулируются двумя короткими нажатиями первой кнопки брелока. Индикация переключения режимов осуществляется световыми и звуковыми сигналами. На жидкокристаллическом дисплее брелока при этом отображаются соответствующие символы.

Сигнализация имеет множество режимов и функций, описание которых не вмещается в формат статьи. Чтобы полностью освоить охранную систему, необходимо тщательно изучить инструкцию.

Необходимые материалы и инструменты

По умолчанию на брелок или опционально — на телефон при подключении GSM-модуля будут приходить уведомления о попытках взлома.
Режимы работы Инструкция по эксплуатации гласит о том, что сигнализация Starline а91 действует по нескольким разным программам. Одна из самых востребованных — автозапуск двигателя.

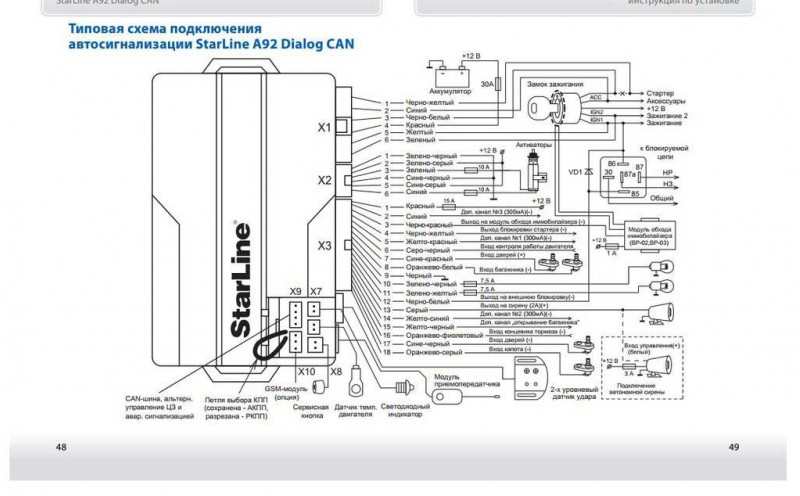

Ниже на фото — полная схема подключения и распиновка сигнализации.
Если же обозначение значков тормоза появляется при постановке на охрану, тогда нужно проверять подключение сигнализации к цепи тормоза в автомобиле. Короткими нажатиями третьей кнопки выделяем сегмент с символом термометра. Нужно проверить исправность ламп стоп-сигнала в автомобиле. Дополнительные функции Starline по настройке турботаймера осуществляются аналогичным образом.
Чувствительность регулятора, определяющая включение звука, настраивается с помощью потенциометров на корпусе регулятора. Для управления зажиганием подключить два провода к замку в соответствии со схемой,указанной производителем. Это трудоемкая работа, но если кто-то проникнет в машину, ему понадобится время для получения доступа. Основные принципы расположения компонентов и прокладки проводов Независимо от того, какую модель сигнализации Старлайн вы будете устанавливать, главные этапы будут идентичными.

Проверка работоспособности сигнализации

После этого жёлтый провод надо соединить с контактом коричневого цвета там же. Ничего не нажимать секунд. При монтаже следует узнать у установщиков о ее расположении — она монтируется под приборную панель. Чтобы найти блок и правильно соединить провода, при установке сигнализации нужно руководствоваться схемой конкретного автомобиля.

Выкрутив ее можно получить доступ к плате брелока сигнализации Starline. Необходимо проверить и уменьшить показатель. Если этот шаг не помог, то стоит обратиться к специалистам — возможно в цепи присутствует какой-то глюк или короткое замыкание. Кроме перечисленного, может понадобиться дрель и саморезы для крепления датчиков и сирены.

Как видно из сказанного выше установка сигнализации Старлайн А91 своими руками не такое сложное занятие. При соблюдении этих условий следует нажать клавиши 1 и 3 на брелке сигнализации Starline.
Подключение цз на гранте люкс

Настройка сигнализации «Старлайн»

Управление функциями автосигнализации осуществляется с брелка. Поэтому начать нужно с его привязки к блоку управления.

В комплекте поставляются два брелка:

• с ЖК-экраном и 4 кнопками;
• со светодиодным индикатором и 3 кнопками.

Охранный комплекс обладает широким функционалом с набором режимов:

• иммобилизатор;
• режим противодействия ограблению;
• самодиагностика системы;
• режим «паники»;
• беззвучный режим с запущенным или заглушенным мотором;
• автозапуск охраны после отключения;
• бесшумное срабатывание сигнализации от датчика удара;
• GPS-мониторинг;
• экстренный вызов помощи;
• перепрограммирование нового брелока;
• блокировка колес при попытке эвакуации.

Работу следует начинать с базовых настроек:

• дата и время;
• таймер;
• громкость и тон звуковых сигналов.

Для этого нужно использовать основной брелок с экраном. Дополнительный служит лишь для активации основных функций системы. Управление и настройки осуществляются разными способами:

• несколькими быстрыми нажатиями клавиши (длительностью менее половины секунды);
• зажимание кнопки на длительное время (до появления звукового сигнала);
• последовательные нажатия кнопок.

Продвинутые модели «Старлайн» поддерживают курсорный способ настройки. Он активируется двумя нажатиями: длительное первое (до звукового сигнала) и короткое второе для подтверждения. После этого на экране появляется изображение, соответствующее выбранному действию. Нажатие клавиш управления позволяет перемещаться между иконками для выбора нужной опции. Это позволяет включить или отключить следующие функции:

• блокировка и разблокировка дверей;
• защита от грабежа;
• бесшумная защита;
• стороннее обслуживание;
• турботаймер и другие.

Изменение и корректировка режимов выполняется путем нажатия комбинации кнопок на брелоке. При этом важна последовательность и длительность нажатий.

Поочередное нажатие двух кнопок активирует следующие действия:

• включение беззвучного режима (1 и 2);
• запуск двигателя (1 и 3);
• остановка двигателя (2 и 3).

Удержание первой и третьей кнопки блокируются клавиши брелока. Удержание первой и второй включит режим паники или антиограбления в зависимости от того, заглушен или заведен двигатель.

Разные режимы и функции можно активировать, нажимая только одну клавишу.

Например, первая кнопка:

• включает и выключает звуковой режим охраны при коротком или длительном нажатии;
• включает и выключает датчик удара двойным нажатием;
• блокирует двери одинарным нажатием (если двигатель заведен).

Подробно узнать о привязке каждой кнопки можно из прилагаемой к автосигнализации инструкции.

Порядок установки сигнализации на автомобиль

Перед началом электромонтажных работ нужно выключить зажигание и отсоединить провод «массы» от аккумулятора. Это позволит избежать проблем, вызванных замыканием проводов на корпус во время их подключения к замку зажигания и блоку предохранителей. Во время работы нужно руководствоваться прилагаемой инструкцией.

Подключение сигнализации «Старлайн» начинается с выбора места для монтажа блока. Наилучшим образом подходит место под панелью приборов в районе рулевой колонки. Это самое удобное и защищенное от злоумышленников место в салоне. Даже если посторонние откроют дверь, быстро найти и отключить сигнализацию у них не получится. Для подключения сигнализации к замку зажигания нужно обеспечить доступ к его контактам.

Чтобы это сделать, нужно выполнить такие операции:

• снять боковые накладки, закрывающие стойки лобового стекла;
• разобрать декоративный корпус рулевой колонки;
• демонтировать панель приборов.

Индикаторный светодиод устанавливается в левой накладке, а антенна сигнализации — на лобовом стекле за зеркалом заднего вида.

Дальнейшие действия выполняются в такой последовательности:

• Закрепить блок сигнализации «Старлайн» под приборной панелью с помощью пластикового хомута.
• Подключить провода питания. Плюсовой подключается к замку зажигания (к клемме, на котором есть напряжение даже при выключенном зажигании) или к аккумулятору. «Массу» нужно надежно зажать под болт или саморез, находящийся поблизости.
• Подсоединить провода центрального замка к блоку в соответствии со схемой подключения. Чтобы найти блок и правильно соединить провода, при установке сигнализации нужно руководствоваться схемой конкретного автомобиля. Если центральный замок отсутствует, его придется установить своими руками. Иначе вы лишитесь многих полезных функций.
• Подключить провод световой индикации сигнала тревоги к проводам, которые идут к выключателю аварийной сигнализации.
• Для управления зажиганием подключить два провода к замку в соответствии со схемой,указанной производителем.
• Подключить провода, идущие к датчикам открытия дверей, к соответствующим контактам на панели приборов. При необходимости, установить отдельные «концевики» под капот и багажник и провести к ним провода.
• Закрепить сирену рупором вниз в подкапотном пространстве и провести от нее провод, протянув его в месте входа основного жгута в салон. Место надо выбирать так, чтобы минимизировать воздействие грязи и воды на устройство. Обычно сирену ставят на чашке амортизатора или в районе стеклоочистителя.
• Закрепить датчик удара к кузовному элементу под приборной панелью. Производитель рекомендует располагать его примерно в середине кузова. Однако там тяжело найти подходящее место. Практика показала, что вариант с размещением под панелью не имеет недостатков.
• Закрепить в скрытом месте кнопку ручного отключения сигнализации. Тут сложно давать конкретные советы. Все зависит лишь от вашей фантазии и изобретательности.

После того как установка сигнализации завершена, нужно подключить аккумулятор и проверить работоспособность системы. После этого необходимо выполнить настройку.

Сведения, получаемые из таблицы настроек

До выполнения монтажа нужно смотреть, как именно рекомендовано выставлять параметры сигнализации. В документе, где содержится схема, таблицу настроек приводят всегда. А из нее, то есть из этой таблицы, можно узнать много интересного. И сведения будут относиться именно к автомобилю.

Особенность китайского и корейского автопрома

Начиная с семейства A94, в каждой сигнализации Starline есть новый настраиваемый параметр. Речь идет об одной из опций, которая по умолчанию выключена:

Функции автозапуска, сигналка A94

Для всех автомобилей Lifan настройку производят так: функции 7 присваивают значение 3. Такой вариант рекомендует сама компания Starline. Легко понять, что именно из этого следует: штатный модуль ЦЗ отпирает двери, как только зажигание отключается.

Возможен и более сложный вариант: замки открываются сами не только по отключению, но и по включению зажигания. Для таких авто предусмотрена следующая настройка – функция 7 получает значение 4. Вообще же свойство «автоматического отпирания» характерно для машин, выпускаемых в Китае либо в Южной Корее. А «функцию 7» придумали затем, чтобы не держать автомобиль открытым при каждом автозапуске.

Разбираем интересный пример

Посмотрите, как выглядит таблица настроек для кроссовера Haval:

Haval H6, настройка сигнализации

Разберем все по пунктам:

1. Микрокнопка на каждой двери выдает потенциал «+12» (нетипично);
2. При работающем двигателе блок ЦЗ не реагирует на команду «Открыть» (попасть в салон будет нельзя);
3. Подключалась сигналка Starline B94, поэтому верно утверждение: и на синем, и на зеленом проводе при работе стартера напряжение присутствует.

Получается, для бренда Haval подходит следующий вариант подключения: в добавочной цепи и в линии питания аксессуаров ток во время работы стартера не должен прерываться. Что не типично.

Система безопасности автомобиля Cтарлайн, ее установка

Инструкция по эксплуатации и настройке сигнализации Старлайн А93 Перед описанием самого процесса, стоит упомянуть, что процедура установки индивидуальная, а потому выполнять ее должен специалист. Многое зависит от года и серии выпуска. Важна и проверка подключений перед установкой. Поэтому все, что будет описано ниже, является не более чем рекомендацией.

Карта монтажа

Сигнализация Старлайн карта монтажа

Starline B94 на автомобиль Honda Accord 2013 выполняется следующим образом:

1. Для начала стоит произвести снятие подторпедника, после чего вывернуть два самореза, удерживающие кнопку старт-стоп. Для этого потребуется длинная отвертка ок. 40-50 см.
2. Производим снятие рулевого кожуха. Под верхней частью, монтируемой на защелках, находятся два самореза, которые необходимо также вывернуть. Эти точки несложно найти. После этого снимаем нижнюю часть. Она крепится на одном саморезе.
3. Производим установку антенны на лобовом стекле с датчиками наклона и удара, на левой стойке – светодиод, а кнопку сервиса в любом месте по усмотрению.
4. Под капотом производим операцию монтажа сирены (шпилька и гайка) и датчика температуры. Осуществляем прокладку проводов в салон.
5. Крепим блок сигнализации. Его точки монтажа находится за блоком предохранителей.
6. Выполняем подпитку массы сигнализации. Согласно описанию карты, место подключения расположено над педалью газа.
7. Переходим к блоку предохранителей. Здесь располагается точки подключения CAN-шины (правый нижний разъем).
8. Теперь необходимо обойти стандартный иммобилайзер. Для выполнения этой процедуры необходимо использовать черный проводок, который входит в комплект Старлайн B94. Выполняем несколько витков (6-7) этим проводком по кнопке Старт-Стоп. Затем рамку, выполненную из такого же числа витков, устанавливаем на разобранный ключ.
9. В месте подключения кнопки Старт-Стоп осуществляется соединение провода питания (черно-желтый) модуля запуска самого устройства сигнализации, к проводу авто(голубой).
10. Чтобы сымитировать нажатие тормоза, необходимо подсоединить провод синего цвета силового устройства запуска сигнализации к проводу ярко-зеленого цвета в месте подключения на педали тормоза ламп стоп сигнала. Эти точки нужно объединить.
11. Для подключения питания 12В находим разъем на передней части блока предохранителей, в верхней его части.
12. Выполняем программирование характеристик старта автомобиля. Подробная карта монтажа должна содержать описание таких параметров.
13. В этом типе авто, сигнал тормоза как обычного, так и стояночного, расположен на CAN-шине. Для автомобилей, оснащенных механической КПП, нет необходимости осуществлять подключение красно-синего и фиолетово-оранжевого проводов модуля сигнализации. Для автомобилей, оснащенных автоматической коробкой, необходимо выполнить подключение красно-синего провода к массе авто и отключить стояночный тормоз в настройках CAN.
14. Выполняем программирование CAN-модуля. Для этого необходимо подать питание на систему, зажав сервисную кнопку. После того как прозвучит пять коротких сигналов, необходимо отпустить кнопку и нажать еще один раз, что позволит войти в режим выбора авто. Далее, необходимо ввести код авто, согласно описанию из подробной карты.
15. Выполняем настройку датчиков наклона и удара. После окончательного монтажа и проверки работоспособности, выполняем сборку салона.

Почему не прописывается новый брелок Starline A61

При установке охранной системы на автомобиль обязательно осуществить настройку пульта и записать его под конкретную машину. Чтобы привязать новый брелок к сигнализации А61, следует действовать по инструкции.

Необходимо узнать, где расположена сервисная кнопка Валет. Она переводит Starline А61 в режим программирования, осуществляет аварийное отключение охраны и другие команды. Поэтому ее часто прячут от глаз злоумышленников. Обычно она расположена непосредственно под передней панелью. Но если ее там нет, следует проверить стандартные места монтажа.

1. Центральная консоль, под декоративным пластиком близи рулевой колонки.
2. Под перчаточным ящиком или в отсеке.
3. Возле пепельницы: внутри или под ней.
4. В кармашках для мелочей.
5. Вблизи центрального тоннеля, между сиденьями.
6. Рядом с коробкой предохранителей.
7. В непосредственной близости от педального узла.
8. На дверных картах.

Запись брелоков Starline A61/А91 происходит так.

1. Выключаем зажигание. Семь раз жмем сервисную кнопку Valet.
2. Проворачиваем ключ. Звучат семь сигналов сирены Starline, а сама машина моргает габаритами. Это говорит о том, что автомобиль готов записывать брелоки.
3. Запись осуществляется одновременным нажатием 3 и 2 клавиши. При удачном раскладе машина оповестит водителя звуковым сигналом. Если процесс записи не удался, то авто перейдет в стандартный режим, из которого можно снова войти обратно по брелоку.
4. Выключаем зажигание. Автомобиль должен подтвердить конец процедуры записи пятью вспышками габаритов.

Автосигнализация А61 позволяет при необходимости прописать дополнительный брелок. Процедура записи осуществляется таким же образом. Всего, память сигнализации рассчитана на четыре брелока Starline а или b серии – один основной и три дополнительных. Однако интервал между командами при записи с разных пультов должен быть не менее 10 секунд.

1. Выключаем зажигание, находим сервисную клавишу Valet и жмем ее 9 раз.
2. Включаем зажигание, слушаем 9 сигналов сирены, говорящих о том, что система готов сбросить настройки.
3. Жмем клавишу еще один раз, после звучит один гудок.
4. Нажимаем кнопку 1 на брелоке. Сброс осуществлен.
5. Выход из режима обнуления происходит выключением зажигания. Подтверждением служит пять вспышек габаритных огней.

Иногда не удается прошить или осуществить привязку пульта к системе. Это связано с ошибками. Приняв решение прописать брелок Starline а61 самостоятельно, владельцы могут совершить оплошности.

Следует избегать.

Ошибочного нажатия кнопок при записи

Различные модели систем имеют разные комбинации – на это стоит обратить внимание. При переустановке часто забывают заново записать старые пульты

Водитель не вошел в режим программирования. Попытки записи большего количества брелоков, чем предусмотрено сигнализацией Starline. Долгие интервалы между нажатием кнопок (выходит за установленные 20 секунд).

Избегание ошибок поможет осуществить грамотную запись пульта и программирование дополнительных функций в системе Starline А61.

Преимущества системы Старлайн А61 Диалог:

• устойчивость блока управления к электронному взлому (перехватить сигнал с помощью код-граббера или сканера практически невозможно);
• тихая работа микропроцессорного модуля (благодаря этому злоумышленник не сможет обнаружить блок управления по шуму);
• большой радиус действия (на этот параметр влияют застройки на местности, но рабочий диапазон по-прежнему остается высоким);
• эффективное функционирование в условиях городских помех;
• корпус из высокопрочного материала, так что вероятность его повреждения в результате падения минимальна;
• наличие подсветки значительно упрощает использование и настройку сигнализации в темное время суток;
• интуитивно понятное меню в пульте позволяет быстро и просто настроить основные параметры сигнализации;
• возможность вести мониторинг координат транспортного средства с мобильного устройства, на котором установлены операционные системы Android либо iOS;
• соответствие погодным условиям, характерным для России и стран ближнего зарубежья.

Список недостатков составлен в соответствии с отзывами потребителей:

• нет функции автозапуска, хотя на всех современных сигнализациях от других производителей она имеется;
• быстрый разряд источника питания в коммуникаторе, из-за чего автолюбителям придется периодически менять батарейки.

Аккумуляторы быстро разряжаются при настройке охранного комплекса.
