Plc адаптер ростелеком

Как настроить

Следующий по важности момент — как настроить PLC адаптер Ростелеком для правильной работы. Разработчики утверждают, что каких-то сложных действий делать не нужно и после подачи напряжения устройства настраиваются в автоматическом режиме

Тем не менее, незначительные рекомендации по настройке все-таки имеются.

На корпусе девайса предусмотрена кнопка Pair, обеспечивающая соединение двух изделий Ростелеком и сброс настроек. Здесь необходимо сделать следующие шаги:

Кликните и удерживайте кнопку в течение трех-пяти секунд на первом PLC адаптере.

Жмите и зафиксируйте клавишу на три-пять секунд на втором девайсе. Дождитесь подключения

Обратите внимание на реакцию световых индикаторов, отвечающих за разные процессы. По их свечению можно сделать выводы о качестве работы

Благодаря точной настройке, можно охватить Интернетом те места, где имеет место низкое качество подключения из-за множества перекрытий или помех. Такое решение оптимально при подключении аппаратуры без поддержки Вай-Фай, к примеру, игровых приставок.

Немного о технологии Powerline

Наиболее частый вопрос, которым задаются люди — это какая может быть максимальная скорость подключения, и стоимость базового комплекта. Сразу стоит отметить, что скорость подключения напрямую зависит от качества электропроводки в квартире, от его износа и материала изготовления. Все цифры приводятся для идеального или близкого к этому состояния.

Первые управляющие сигналы в сети начали использовать еще в 20-х годах прошлого века. Такие сигналы передавались в сеть, и, например, уже тогда электрические счетчики могли определять режим работы: пиковый или нет.

Именно этот принцип и был взят за основу работы Powerline сетей, который впервые появился в 2001 году.

На тот момент максимальная скорость передачи потока данных была ограничена 14 Мбит/с, а в 2005 она составляла уже 200 Мбит/с. Однако современные адаптеры умеют работать с гигабитыми соединениями.

Говоря о стоимости базового комплекта, то Ростелеком предлагает всего за 1999 рублей. В комплект входят два адаптера и патч-корды к ним. Также предлагается и решение по установке дополнительного PLC устройства для расширения интерактивного телевидения для подключения еще одного телевизора. Такой адаптер стоит всего 999 рублей.

Есть варианты не только розничной покупки, но и программа кредитования или аренда оборудования. Ростелеком предлагает своим клиентам практически любой вид своих устройств в аренду. При поломке которого идет его замена на новое.э

Если PLC покупалось непосредственно в магазине, а не у провайдера, то необходимо дополнительно получить консультацию специалиста службы технической поддержки о возможности использования, чтобы избежать выхода из строя дорогостоящих устройств.

Что такое PLC адаптер Ростелеком и как он работает

Если не углубляться в подробности, окажется, что упомянутый прибор – это небольшой маршрутизатор со встроенной вилкой и розеткой. Он предназначен для передачи интернет-трафика по традиционным электрическим цепям. То есть, его использование позволяет подключаться к интернету в любом месте дома, где присутствует розетка и кабель.

При этом абонентам предоставляется сразу 2 подобных устройства, поскольку получить доступ в сеть можно только при одновременном использовании двух адаптеров. Первый отвечает за передачу трафика в домашнюю электросеть, а второй за получение информации и доставку гигабайт к компьютеру или ноутбуку.

Что такое Powerline

Для работы ПЛС адаптеров Ростелеком используется технология Powerline. Она использует электрические провода для передачи данных, но не влияет на электросети, поскольку задействует отдельные частоты, не влияющие на стабильную работу электроприборов. При этом максимальная скорость передачи сигнала способна достигать 1 Гбит/с.

PLC адаптер от Ростелекома

Сейчас у большинства людей в собственном доме или квартире есть беспроводная сеть. Вы можете подумать, что Powerline (так называемый HomePlug), который использует электрическую проводку вашего дома как проводную сеть для передачи данных, является устаревшей и бесполезной технологией.

Такое предположение будет неверно. Да, Wi-Fi удобен и быстр – 802.11n технология широко распространена, и новейшие маршрутизаторы класса 802.11ac обеспечивают соединение со скоростью до 1300 Мбит/с.

Что такое Powerline сеть?

Powerline является по существу проводной сетью. Давайте предположим, что у вас есть широкополосный маршрутизатор в коридоре и смарт-ТВ в гостиной, не поддерживающий беспроводную связь. Единственный способ, который позволит наслаждаться цифровым ТВ – кабель Ethernet, проведенный от маршрутизатора по коридору и полу гостиной. Можно попытаться скрыть шнур под плинтус. Но, если в квартире недавно сделан ремонт, начинать его заново из-за одного кабеля будет не самой лучшей идеей.

Как подключить PLC адаптер от Ростелекома?

PLC адаптер от Ростелекома не потребует сложных схем для его подключения. Он практически незаметен. Базовый комплект поставляется с двумя адаптерами Powerline и несколькими короткими кабелями Ethernet.

Прочитать подробную инструкцию по настройке роутеров Netgear JDGN1000 и WNR2200 можно здесь.

Схема проста, подключаем один Ethernet шнур к маршрутизатору и другой к первому адаптеру. Затем вставляем его в ближайшую розетку. Подсоединяем кабель Ethernet в HDTV и второй адаптер. Вставляем последний в ближайшую розетку. Адаптеры автоматически обнаруживают друг друга (без драйверов и без длительного процесса конфигурации) и соединяются. Это позволяет передавать пакеты данных от маршрутизатора к телевизору через электрическую проводку в стенах.

Какая скорость подключения?

Когда в 2001 году был введен первый стандарт HomePlug Powerline, скорость передачи данных была ограничена 14 Мбит/c. Но новейшие PLC адаптеры для Ростелекома поддерживают Гигабитный класс сетей, обеспечивая положительные отзывы даже среди пользователей GPON интернета.

Зачем использовать Powerline сети?

Если у вас уже есть беспроводной концентратор, вы можете не увидеть смысла в приобретении Powerline адаптеров для вашей домашней сети. Но технология имеет ряд преимуществ по сравнению с Wi-Fi, а именно постоянную скорость, надежность, безопасность и простоту использования.

Настроив сеть при помощи PLC адаптера от Ростелекома, вы сможете охватить места, где беспроводное соединение имеет низкое качество из-за большого количества перекрытий или других помех на пути сигнала. Такой вариант станет также удобен при подключении оборудования без поддержки Wi-Fi, например, игровых приставок прошлых поколений, избегая загромождения вашей гостиной кабелями Ethernet. Powerline является аккуратным и эффективным сетевым решением.

Некоторые комплекты PLC адаптеров позволяют дополнительно защитить подключение при помощи пароля.

Как работают Powerline сети?

Передача сигналов по электрическим проводам дома – не революционная идея. Энергетические компании стали посылать управляющие сигналы через такие сети еще в 1920 году. Благодаря этому счетчики электроэнергии знают, когда перейти на непиковую скорость. Электрическая проводка в домах может поддерживать различные частоты. Обычно используется 50 / 60Hz сигналы. Дополнительные данные могут быть транспортированы по той же проводке на более высоких частотах, не вызывая каких-либо помех.

Первый из стандартов позволял достигнуть скорости передачи данных 14 Мбит/с. Уже в 2005 году модернизированная версия увеличила пропускную способность до 200 Мбит/с, что более чем достаточно для потокового видео.

О подключении мобильного интернета от Ростелекома можно прочитать тут.

Перед тем как подключить PLC адаптер, необходимо осведомится о поддержке им электрической сети вашего типа при условии, что покупка производилась не у оператора Ростелеком. Устройство облегчит подсоединение к интернету для многих пользователей, которые по различным причинам не могут прокладывать Ethernet кабель.

Конфигурация двух и более PLC устройств

Данный пункт описывает настройку адаптеров, не находящихся в одной PLC сети. Чтобы организовать одну PLC сеть для двух и более устройств нужно выполнить следующие действия:

Конфигурация 1 PLC + 1 PLC

1. Вставьте в розетку PLC адаптер. На передней панели должен загореться индикатор Power (PWR). 2. Нажмите на кнопку «SECURITY» на боковой панели устройства и удерживайте ее в течение 10-15 секунд, пока все три индикатора не мигнут, после чего отпустите кнопку. Выполните эти действия на обоих PLC устройствах по очереди. 3. Сбросив настройки PLC сети на всех устройствах, вставьте первый PLC адаптер в розетку и удерживайте кнопку «SECURITY» на боковой панели устройства в течение 4-6 секунд, после чего отпустите кнопку. Индикатор Power (PWR) должен начать мигать. 4. Вставьте второй PLC адаптер и удерживайте кнопку «SECURITY» на боковой панели устройства в течение 3-5 секунд, после чего отпустите кнопку. Все три индикатора должны загореться.

Если у Вас уже есть одна PLC сеть, состоящая из двух устройств и Вам необходимо подключить третье, то нужно сделать следующее:

Конфигурация 2 PLC + 1 PLC

1. Оба устройства подключены и на обоих горят три индикатора; 2. Нажмите на кнопку «SECURITY» на боковой панели основного PLC адаптера* и удерживайте ее в течение 4-6 секунд, после чего отпустите кнопку. Индикатор Power (PWR) должен начать мигать; 3. Вставьте третий PLC адаптер и удерживайте кнопку «SECURITY» на боковой панели устройства в течение 3-5 секунд, после чего отпустите кнопку. Все три индикатора должны загореться; 4. Если у вас четыре и более PLC адаптеров, которые нужно объединить в одну PLC сеть, то проделайте пункты 2 и 3.

Важно: не вытаскивайте основной PLC адаптер из сети при создании единой PLC сети. * – основной PLC адаптер – это адаптер, на котором завязаны все остальные PLC устройства

Этот адаптер не переходит в состояние режима сохранения энергии. Если у Вас имеются два PLC адаптера, которые заранее имеют одну PLC сеть, то основным PLC адаптером считается тот, который был первым подключен к розетке.

PLC-адаптер Ростелеком – что это такое

PLC-адаптер – компактное техническое устройство, позволяющее организовать эффективную сеть беспроводной передачи данных не требуя от пользователя особых знаний и дополнительного оборудования. Для функционирования используется классическая домашняя электрическая сеть. Данная разработка гарантирует:

• стабильный доступ к всемирной паутине во всем доме;
• простую установку и дальнейшее обслуживание;
• наличие всех необходимых датчиков для отслеживания текущего состояния;
• хороший уровень сигнала, аналогичный полноценным роутерам домашнего класса.

Вам больше не потребуется продумывать прокладку кабеля и устанавливать дополнительные маршрутизаторы в больших помещениях. Для домашней электрической сети была разработана технология «Powerline», гарантирующая скорость обмена данными до 1 Гбит/секунду. Подробный процесс установки, настройки и дальнейшей эксплуатации будет описан в следующих разделах.

Схема подключения PLC — адаптера

Купить оборудование можно в любом отделе продаж Ростелеком.

В комплект для создания Powerline сети входят: два ПЛС — переходника и несколько кабелей со входом LAN.

Схема подключения:

1. Установить переходник Ростелеком в доступности от розетки и модема.
2. Соединить при помощи LAN – кабеля роутер и PLC.
3. Используя второй LAN – кабель присоединить дополнительный к подключаемому девайсу.
4. Включить оба адаптера в розетку.

  Как перепрошить приставку Ростелеком?

Устройства обнаруживают друг друга в автоматическом режиме, и устанавливают между собой соединение по электропроводке.

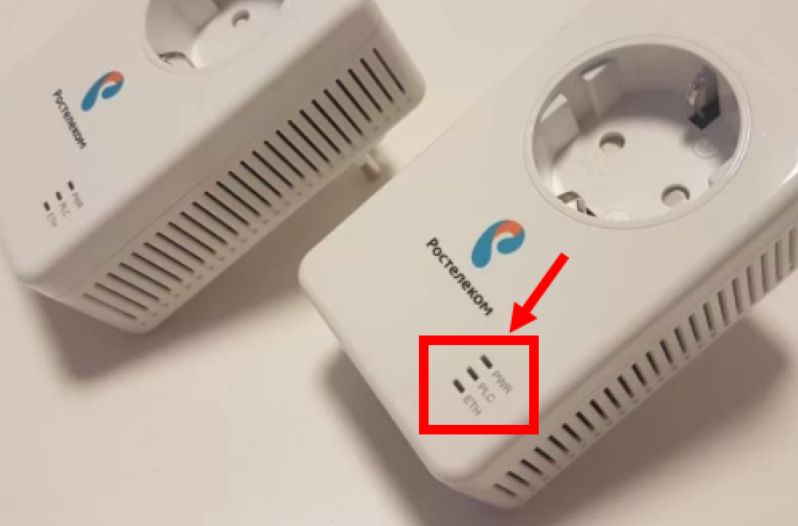

PLC-адаптер Ростелеком не горит значок data

Хоть принцип работы компонентов системы достаточно прост, для отслеживания стабильности функционирования на компоненты были добавлены соответствующие светодиодные индикаторы. Их подробное обозначение:

• PWR – классический индикатор питания, который также отвечает за обозначение режима энергосбережения и статуса синхронизации. В стабильном состоянии датчик горит зеленым цветом. При мерцании он находится в одном из двух вышеуказанных статусов. Если же индикатор выключен – устройство находится в неактивном состоянии;
• PLC – статус передачи данных между компонентами сети. Зеленый цвет – скорость свыше Мбит/секунду, оранжевый – скорость передачи данных от 20 Мбит/с до 80 Мбит/с, красный цвет индикатора – скорость ниже 20 Мбит/с, что говорит о необходимости произвести диагностику;
• ETH – наличие подключения Ethernet-кабель. Если индикатор постоянно горит, вы подключены к сети, но данные не передаются. Если датчик моргает – система работает корректно, а пакеты данных успешно передаются. При неактивном индикаторе присутствуют проблемы в подключении кабеля.

Возможные проблемы в работе plc адаптеров и их решения

1. Не работает доступ к сети Интернет или услуга IPTV.

Возможная проблема в том, что устройство перешло в режим сохранения энергии. Проверьте, что на всех PLC адаптерах горят все три индикатора. Возможная проблема в том, что устройства не создали PLC сеть между собой. Проверьте, что на PLC адаптерах горит индикатор PLC соединения (PLC/ACT). Если индикатор PLC соединения (PLC/ACT) не горит, то перейдите к пункту Конфигурация двух и более PLC устройств. Если Интернет или услуга IPTV не работает, но все три индикатора горят зеленым, то обратитесь в службу технической поддержки вашего провайдера.

2. Проблема со скоростью Интернет соединения.

Возможная проблема в том, что вы подключили один или оба PLC адаптеров не в обычную розетку, а в сетевой фильтр. Для хорошего или отличного соединения подключите PLC адаптер в розетку или обычный удлинитель.

3. Скорость передачи данных не симметричны.

PLC соединение по сути своей не семерично, а потому трансляция из точки A в B и наоборот дает разные результаты. Это может быть вызвано тем, что с одной стороны присутствует более сильный шум, чем на другой стороне.

4. При включении в розетку красным цветом горит индикатор Power (PWR).

Если по какой-то причине Ваш PLC адаптер перестал работать, но при включении в сеть на нем горит красным индикатор Power (PWR), это означает, что на данном PLC адаптере отсутствует прошивка. Для того чтобы загрузить прошивку на PLC адаптер, подключите его к вашему ПК, запустите Программное обеспечение и перейдите к пункту 4.4 Обновление программного обеспечения на PLC адаптере (Upgrade Firmware)

Технология PLC адаптера известна достаточно давно. Однако само оборудование широкого распространения не получило. Хотя находится в свободном доступе. PLC адаптер Ростелеком применяется для организации «Интерактивного ТВ» через стандартную электропроводку. Выделяется простой установкой и надежной работой, устройство крайне редко дает сбои.

В каких случаях применяется PLC адаптер от Ростелекома

Используют подобную технологию в тех ситуациях, когда нет возможности проложить дополнительный кабель по дому. Многие телевизоры или специальные интернет-приставки могут подключаться к интернету, при этом не располагают встроенным WiFi передатчиком. Конечно, можно протянуть от роутера кабель, если он находится в непосредственной близости. Однако, когда нужно тянуть через весь дом, гораздо удобнее воспользоваться PLC адаптером или технологией Powerline. Ведь электрическая проводка уже проложена по всему дому, установлены розетки.

Выделим главные преимущества использования технологии:

1. Предельно простая настройка. Долго разбираться, как подключить plc адаптер не придется. Необходимо вставить розетку и соединить с оборудованием специальным патч-кордом.
2. Мобильность. В случае переноса техники на новое место, нет необходимости думать, как организовать новую сеть. Просто устанавливаем устройство в розетку.
3. Надежная работа. Обеспечивается высокая скорость передачи данных, подобные показатели невозможно обеспечить беспроводной технологией.

Как подключить второй телевизор к Ростелеком без приставки: секреты экономии

При оформлении услуг телевидения в компании вы получили в аренду оборудование. Этот приемник производит раскодировку сигналов, и позволяет осуществлять просмотр телепрограмм. К приставке подключается один телевизор.

Но если вы хотите смотреть телевидение Ростелеком на втором ТВ, не приобретая вторую приставку, это тоже возможно. Для этого предусмотрены опции, позволяющие осуществлять раздачу сигнала на другие устройства:

• Мультирум. За небольшую ежемесячную плату вы сможете подать сигнал на второй телевизор. Однако в этом случае доступен просмотр одного и того же канала. Если переключаете его на одном телевизоре, то на втором он тоже переключится. Для подключения в настройках добавьте к своему тарифу .
• Опция «Мультискрин» входит в тарифные планы на ТВ. Но подключение второго телевизора в этом случае придется провести по особой цепочке. Сначала добавить в свой аккаунт гаджет, а после с него направить раздачу сигнала на второй телевизор. Прямого подключения здесь не предусмотрено.
• При наличии интернета в квартире воспользуйтесь интерактивным ТВ. Для этого на вашем втором телевизоре должна функция Smart TV, а жилье подключено к стабильному и высокоскоростному интернету. Просмотр на втором ТВ буде доступен через встроенный браузер.

Как используется PLC адаптер Ростелеком

Применение этой технологии может быть оправдано во многих случаях, когда нет возможности дополнительно прокладывать провода по квартире или по дому. В качестве примера можно привести использование телевизора или интернет приставки, которые имеют возможность подключения к интернету, но не имеют встроенного WiFi адаптера.

Комплект оборудования для plc подключения.

В общем случае можно смонтировать к нему кабель и подключить к роутеру, но тогда нужно будет дополнительно продумать как этот кабель прокладывать, и как его убрать с видного места. Замечательным решением будет использование PLC адаптера. Такая технология называется Powerline сеть. Ведь электрические кабеля уже протянуты по всему помещению при строительстве, и выведены розетки.

Исходя их этого можно выделить наиболее явные преимущества использования PLC технологий:

Использование электрической сети в качестве несущей интернет сигнала;
Не требуется дополнительных навыков. Достаточно просто воткнуть адаптер в розетку около подключаемого оборудования и соединить их патч-кордом.
Мобильность решения. При перестановках нет необходимости думать как проложить сеть по-новому. Просто переносим и подключаем адаптер к другой розетке.
Стабильная работа соединения на высокой скорости, которая не может быть достигнута с использованием беспроводных технологий.

Плс адаптер ростелеком настройка

положи в закладки =)

Пошаговая инструкция по подключению

1. Подключаем адаптер к LAN-порту роутера витой парой. Адаптер фактически не занимает электрическую розетку и в него уже можно включать удлинитель. Кроме порта и розетки — никаких иных разъемов у него нет. 2. Подключаем PLC-адаптер в розетку 220 вольт. 3. После этого надо нажать и подержать более 15 секунд кнопку Pair/Reset. Будет сгенерирован новый ключ. 4. После этого снова зажимаем Pair/Reset, но теперь уже 3-4 секунды и отпускаем. 5. Сразу же берем второй адаптер и включаем его в электрическую сеть в необходимом месте. 6. На нем тоже нажимаем кнопку Pair/Reset на 15 секунд для сброса существующего ключа и генерации нового, после чего жмем кнопку 3-4 секунды и отпускаем.

Ждём пока устройства соединятся и проверяем работу.

Обозначения индикаторов

QTECH PLC RT 500-2 Комплект сетевых PLC адаптеров (2шт.) Оборудование от ПАО «Ростелеком» в рамках

QTECH PLC RT 500-1 Дополнительный сетевой PLC-адаптер (1шт.) Может использоваться как дополнительный адаптер к уже имеющемуся комплекту.

Технические характеристики

Интерфейсы 1x 10/100 Ethernet Base-T Проходная розетка Кнопка Security/Reset Типы подключения Bridge (мост) Тип модуляции 1024/256/64/16/8—QAM, QPSK, BPSK, ROBO Диапазон частот от 1.8 МГц до 67.5 МГц Сетевые протоколы IPv4/IPv6 IGMP Snooping, IGMP v1/2/3 IP multicast, QoS DSCP, VLAN Безопасность 128-bit AES шифрование Управление Утилита настройки и мониторинга PLC сети Физические параметры Питание: 100-240В , 50/60 Гц Проходная розетка: 250В/16А Относительная влажность: 10-90% Рабочая температура: 0°- 40°C Размеры (мм): 100(д) x 55(ш) x 80(г) Вес (г): 166

Требование к подключению

Используйте адаптер согласно рисунку. Для обеспечения оптимального функционирования PLC адаптера и существенного улучшения качества работы сети мы рекомендуем использовать следующую процедуру подключения. Подключите PLC адаптер непосредственно к настенной электрической розетке (без удлинителя).

Адаптер следует использовать только в том направлении, как показано на рисунке ниже.

Типовая схема подключения адаптеров в домашних условиях Не подключайте PLC адаптер к удлинителю, разветвителю, переноске или устройству защиты от перенапряжений, так как это может ухудшить производительность сети. Для эффективного применения функции фильтрации PLC адаптера и повышения качества передачи данных в сети всегда подключайте удлинитель к встроенной розетке электрического сетевого адаптера.

Схема подключения дополнительных адаптеров

К электросети можно подключить несколько устройств, но одновременно использовать кнопку Pair/Reset можно только на двух устройствах. Создание электросети с помощью кнопки Pair/Reset Шаг 1. Нажмите кнопку Pair/Reset электрического сетевого адаптера А и удерживайте ее нажатой в течение 1-3 секунд. Индикатор питания начнет мигать. Шаг 2. Нажмите кнопку Pair/Reset электрического сетевого адаптера В и удерживайте ее нажатой в течение 1-3 секунд. Индикатор питания начнет мигать. Это необходимо сделать в течение двух минут после нажатия кнопки Pair/Reset на адаптере A. Шаг 3. Подождите приблизительно 60 секунд, пока электрические сетевые адаптеры A и B не соединятся друг с другом. После установления соединения индикаторы питания обоих адаптеров перестанут мигать и будут гореть непрерывно.

Подключение к существующей PLC сети

PLC адаптеры A и B сформировали сеть HomeplugAV. Необходимо подключить PLC адаптер C к этой сети. Шаг 1. Нажмите кнопку Pair/Reset электрического сетевого адаптера С и удерживайте ее нажатой в течение 1-3 секунд. Шаг 2. Нажмите кнопку Pair/Reset электрического сетевого адаптера А или В и удерживайте ее нажатой в течение 1-3 секунд. Шаг 3. Подождите приблизительно 60 секунд, пока электрические сетевые адаптеры не соединятся друг с другом. После установления соединения индикаторы питания электрических сетевых адаптеров A, B и C перестанут мигать и будут гореть непрерывно.

Последовательность выполнения шагов 1 и 2 можно менять. Выход из существующей PLC сети Пользователь хочет удалить одно устройство (адаптер C) из этой сети. Шаг 1. Нажмите кнопку Pair/Reset электрического сетевого адаптера С и удерживайте ее нажатой в течение 5-8 с. Электрический сетевой адаптер C будет сброшен и перезапущен. (Во время сброса индикатор питания электрического сетевого адаптера C погаснет, во время перезапуска он будет мигать, а затем начнет непрерывно гореть). Шаг 2. Дождитесь завершения сброса

Часты проблемы и пути их решения

Пользователи часто жалуются, мол не работает PLC адаптер Ростелеком или появляются другие сбои в его работе. В таких обстоятельствах необходимо знать причину и быстро ориентироваться в решении проблемы. Для диагностики на изделии предусмотрена следующая индикация:

1. PWR — индикатор питания, отвечающий за статус синхронизации и режим сбережения энергии. В нормальном состоянии он светится зеленым светом, а в случае мигания находится в одном из указанных выше режимов. При отключении индикатора PLC адаптер Ростелеком также отключен.
2. PLC — кнопка, отображающая статус передачи информации между элементами сети. Зеленая индикация свидетельствует о скорости больше 80 Мбит/с, оранжевый — от 20 до 80 Мбит/с, а красный — меньше 20 Мбит/с. Если индикатор не горит, нет подключения к сети, или адаптер не подключен к питанию.
3. ETH — свидетельствует о подключении Ethernet-кабеля. При постоянном свечении индикатора пользователь подключен к Интернету, но информация не передается. В случае, когда датчик мигает, система работает правильно, и пакеты данных корректно передаются. При отсутствии индикации можно говорить о трудностях с подключением кабеля.

Теперь кратко рассмотрим ошибки PLC адаптера Ростелеком с учетом отзывов пользователей. Выделим распространенные ситуации:

• Не работает доступ к Сети или IPTV. Убедитесь, что на устройства горят все светодиоды, проверьте конфигурацию или обратитесь в поддержку.
• Низкая скорость Интернет-соединения. Подключите изделие в обычную розетку, если оно включено через сетевой фильтр.
• Горит красный индикатор Power. Убедитесь, что девайс включен, установите прошивку.

В наиболее сложных случаях может потребоваться помощь службы поддержки.
