Устройство и ремонт трубки домофона. часть 2

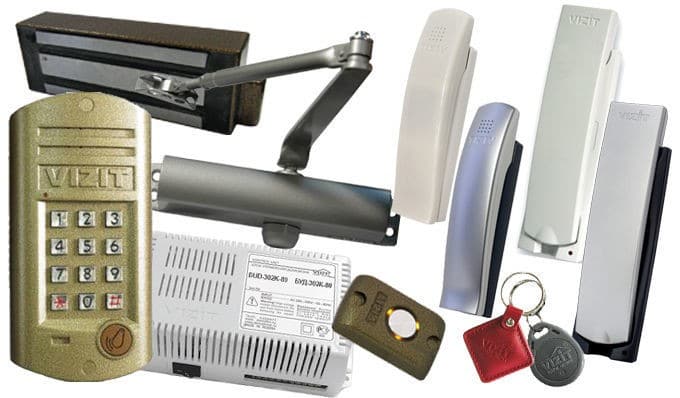

Комплектация

• Марка, а также вид трубки для переговоров;
• Блок питания в домофоне;
• Устройства вызова с клавиатурой, схемой адресов и камерой;
• Кнопка для открытия двери при выходе с подъезда.

Кроме прочего, рекомендуется сразу покупать универсальные контакторы, контроллеры, ключевые комплекты, а также прочие элементы для оснащения систем доступа. Если нет уверенности в том, что при покупке домофона удастся учесть все тонкости, лучше всего – доверить работу профессионалам. Впрочем, даже новичок сможет самостоятельно подобрать требуемые комплектующие для устанавливаемого оборудования.

Компания предлагает купить готовые комплекты оборудования, позволяющие решать различные задачи. Например, можно купить компоненты для монтажа системы доступа, с панелью вызова на воротах, с видеокамерой и так далее.

Виды домофонных кодовых ключей и принцип их работы

Домофонные кодовые ключи можно условно разделить на два типа: контактные и бесконтактные. В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Внутрь такого ключа впаивался резистор определенного номинала. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе.

Если падение укладывалось в заданные параметры – дверь открывалась. Изготовить такой ключ могла не только фирма обслуживающая домофон, но и любой человек, имеющий базовые знания электротехники. Поэтому на смену аналоговым ключам быстро пришли чипы, передающие последовательный двоичный код. У таких ключей количество возможных комбинаций определяется числом передаваемых двоичных разрядов.

Цифровые ключи контактного типа могут быть изготовлены на основе чипов разных фирм. Одними из наиболее распространенных являются чипы Dallas Touch Memory одноименного производителя. В зависимости от модели микрочипа, ключи имеют разный объем памяти и позволяют получить разное количество числовых комбинаций.

В последнее время многие домофоны комплектуются бесконтактными считывающими устройствами. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу. Устройства связываются между собой на частотах в несколько десятков или сотен килогерц. Радиус действия такой «радиоаппаратуры» не превышает нескольких сантиметров. Поэтому возможность перехвата радиообмена является маловероятной.

Использование магнитных ключей и кода для открытия домофона.

Как упоминалось ранее, открытие домофона может производится двумя способами:

1. при помощи ключей Touch Cyfral или Touch Memory;
2. при помощи запрограммированного цифрового кода.

Для того, чтобы открыть замок при помощи специального кода, необходимо ввести номер квартиры и сам цифровой код, состоящий из 4-х цифр. Если все сделано правильно, дверь должна открыться, а в квартире прозвучит звуковой сигнал.

Для того, чтобы запрограммировать индивидуальный код для квартиры во время монтажных работ, необходимо проделать следующие операции:

1. набрать номер соответствующей квартиры;
2. дождаться установления соединения;
3. коснуться клавиши «ключ»;
4. удерживать нажатой клавишу «ключ» до тех пор, пока пользователь не нажмет три раза клавишу открывания двери на блоке, установленном непосредственно в квартире;
5. ввести четыре цифры нового ключа (если ключ уже был установлен ранее, ввод новых цифр осуществляется после того, как домофон подтвердить правильность введенного старого кода).

Трубка АУ во время ввода ключа должна находиться в снятом состоянии.

Второй способ открытия дверей – использование магнитных ключей, которые заносятся в память домофона считыванием с них кода. Подробная инструкция по их настройке будет описана в разделе «Программирование ключей для домофона «Метаком».

Сравнение популярных моделей домофонов «Визит»

Сначала рассмотрим различия между блоками вызова для одноабонентского аудио- и видеодомофона «Визит»:

1. Вызывная аудиопанель БВД-403A имеет следующие характеристики:
   • звуковое оповещение о вызове;
2. громкоговорящая связь, которая позволяет одновременно разговаривать с посетителем и слышать его;
3. кнопка для открывания замка;
4. звуковой сигнал открывания замка;
5. подставка, обеспечивающая поворот блока на 20o;
6. питание от постоянного источника тока напряжением 16–25 В;
7. диапазон рабочих температур от -40 до +45 oC.

   Блок вызова БВД-403A предназначен для работы в составе аудиодомофона

8. Видеопанель БВД-403CPL имеет:
   • встроенную цветную видеокамеру стандарта PAL;
9. инфракрасную подсветку;
10. блок вызова на 1 абонента;
11. звуковое оповещение о вызове;
12. кнопку для дистанционного открывания замка;
13. подставку, обеспечивающую поворот блока на 20o;
14. дуплексную громкоговорящую связь;
15. видеоконтроль вызова;
16. питание от постоянного источника тока напряжением 16–25 В;
17. диапазон рабочих температур от -40 до +45 oC.

    Блок вызова БВД-403CPL имеет встроенную видеокамеру и предназначен для работы в составе видеодомофона

А теперь сравним мониторы самых популярных моделей домофонов «Визит»:

1. VIZIT LM-430С:
   • цветной монитор с диагональю 2,5”;
2. дуплексная связь;
3. кнопка открывания замка;
4. возможность регулировать яркость, контрастность и насыщенность изображения, а также громкость вызова;
5. кнопка MONITOR для просмотра видеоизображения перед дверью;
6. возможность подключения дополнительной видеокамеры;
7. при использовании блока коммутации БКМ-440 может одновременно работать с подъездным и этажным блоком вызова.

   Монитор VIZIT M-430С имеет возможность подключения дополнительной видеокамеры

8. Модель VIZIT-MT460CM имеет такие отличия:
   • цветной экран с диагональю 5,6”;
9. возможность переключения сигналов, получаемых от разных камер;
10. возможность подключения дополнительного монитора или трубки;
11. автономная память на 32 кадра;
12. встроенные энергонезависимые часы;
13. возможность записать кадр во время разговора с посетителем;
14. информация о наличии новых кадров;
15. автоматическая запись фото в режиме AWAY (когда хозяев нет дома).

    Монитор VIZIT-MT460CM имеет экран с диагональю 5,6»

16. Монитор VIZIT-MT440CM:
    • экран с диагональю 3,5”;
17. без использования коммутатора можно дополнительно подключить видеокамеру, кнопку «Звонок» и блок вызова;
18. при установке коммутатора можно дополнительно подключить видеокамеру и одновременно работать с двумя блоками вызова. При этом вызов может приходить как с БВД, так и с кнопки «Звонок»;
19. 5 мелодий вызова;
20. энергонезависимая память на 64 чёрно-белых фото.

    Монитор VIZIT-MT440CM имеет энергонезависимую память на 64 черно-белых фото

Когда Вы или Вас плохо слышно.

В первую очередь попробуйте несколько раз повращать влево — вправо ползунок подстроечного резистора «R5». Он предназначен для регулировки баланса между динамиком и микрофоном. На изображении резистор выделен кругом.

Как правило, рабочая часть таких резисторов выполнена методом напыления графита, а сам подвижный контакт, расположенный на ползунке, из металла. Так вот, со временем между рабочей и подвижной частями теряется электрический контакт, а вращением ползунка мы его как бы восстанавливаем. После этого обязательно возвращаем положение ползунка в первоначальное место.

Запомните! Не пытайтесь подстроечными резисторами регулировать какой-либо параметр. Поверьте, что в 99,9 % случаях, дело не в них. Вы можете покрутить его для восстановления контакта, в крайнем случае, заменить, но не более. Ищите неисправность в другом месте.

Следующим радиокомпонентом, выход из строя которого может повлиять на плохую слышимость является конденсатор С4. На фото вверху он указан стрелкой. Вообще электролитические конденсаторы – это самое слабое место в радиотехнике, так как со временем теряют свою первоначальную емкость из-за высыхания электролита.

Занимаясь ремонтом трубок домофонов, мне ни разу не пришлось менять конденсатор С4. Возможно, что техника еще новая и электролиты не успели состариться. Но все же имейте ввиду, что этот конденсатор так же влияет на слышимость в динамике.

Бывали случаи, когда все радиокомпоненты исправны, заменил все что можно, а слышимость в трубке все равно тихая. Тогда, просто тупо меняешь динамик, и звучание и слышимость становятся великолепными. Такое тоже бывает.

Если когда-нибудь придется менять электролиты, знайте, они имеют полярность выводов «+» и «-», не перепутайте их при установке. На платах эти выводы не всегда указываются, поэтому перед тем как выпаять — отметьте «плюс».

Теперь вариант когда Вас плохо слышно.

Здесь также сначала надо покрутить ползунок подстроечного резистора, если не поможет, пробуйте заменить микрофон. В 90 % случаях именно из-за микрофона идет плохая слышимость в вызывной панели домофона.

В моей практике часто попадались трубки, в которых микрофон был не до конца вставлен в свое штатное место. Достаточно было его вдавить до упора, как слышимость в панели становилась отличной. И последнее, что можно заменить, так это конденсаторы С3 или С2.

Ну вот, в принципе, по домофонным трубкам рассказал все. Теперь у Вас не должно возникнуть проблем, касающихся ремонта абонентских трубок такого плана.

Читайте мою следующую статью о подключении трубки к подъездному домофону.Удачи!

Как открыть домофон Vizit (Визит) без ключа?

человек пытается открыть домофон Визит без ключа

Разновидностей моделей Визит так много, что и набор кнопок на них имеет свои отличия. Так встречаются домофоны, где вместо «*» есть кнопка «С», а вместо «#» — «К».

Учтите этот момент при наборе следующих комбинаций для открытия и входа в многоэтажный дом, в котором установлена дверь с домофоном марки Визит.

Через сервисное меню:

• Наберите «#-три девятки».
• «1234» и дождитесь короткого высокого звука.
• Если услышали двухтональный гудок, то примените ввод одной из таких комбинаций или вводите их поочередно «один-два-три-четыре-пять», «три-пять-три-пять», «шесть-семь-шесть-семь», «четыре девятки», «один-один-шесть-три-девять».
• Завершите открытие вводом кода «два – пауза — # — пауза — три-пять-три-пять».

Более простой способ — это ввод коротких комбинаций для:

• Более ранних моделей Визит «*#-четыре-два-три-ноль» или «один-два-#-три-четыре-пять».
• Более новых моделей «*#-четыре-три-два» либо «шесть-семь-#-восемь-девять-ноль».

Типы домофонов Метаком

Домофоны Метаком известны на рынке уже 20 лет и занимают достойное место в потребительских рейтингах. Инженеры компании постоянно совершенствуют технологии и конструкцию оборудования. Залогом надежности и долговечности работы является трехуровневый контроль качества. Выпускается несколько типов домофонов:

• Аудиодомофоны. Одноабонентные — это самые доступные по стоимости устройства дуплексного типа. С их помощью делается вызов абонента, обеспечивается двухсторонняя связь и подача сигнала из квартиры на открытие.
• Видеодомофоны. Примерно такое же устройство, но с возможностью ведения видеосвязи.
• Многоабонентские. В зависимости от модели обеспечивается подсоединение от 10 до 999 абонентов. Бывают двух типов: координатные и цифровые. Для использования первой нажимается кнопка, расположенная напротив номера квартиры, а при использовании цифровой модели – набирается номер вызываемой квартиры.

Многоабонентский домофон является простейшим устройством, эффективно ограничивающими доступ в подъезд многоквартирного дома. Метаком отличается простотой подключения. Специально разработанная схема позволяет сделать это даже неспециалисту.

Другие способы

• Открыть дверь домофона Метаком поможет мастер-ключ, который можно заказать в специализированных мастерских. Такие электронные «отмычки» имеют сотрудники служб экстренного реагирования, коммунальные и курьерские организации. В мастерских, где делают ключи, существует набор кодов от всех домофонов, находящихся на территории города, который и наносится на магнит или карту.
• Еще одним способом попасть в подъезд многоквартирного дома без ключа и связей с фирмой-установщиком можно при помощи батарейки. Главное, чтобы ее плоский бок подходил к круглой площадке для магнитного ключа.
• Законным способом попасть в подъезд можно, набрав номер квартиры знакомых или соседей. Придя в незнакомый дом, если абонент не отвечает, можно позвонить в первую выбранную квартиру и объяснить причину желания войти.
• Чтобы двери не закрылись плотно, можно повесить на магнит монетку в 5 копеек. Такой метод не даст створкам плотно закрыться и создаст видимость работающего аппарата.
• Можно заставить устройство проверить свои настройки. Для этого нужно несколько раз поочередно нажать В и 0. Через некоторое время система вынуждена будет разблокировать двери, т.к. начнет перезагружаться. На вход у человека будет не больше 6-7 минут. При этом замок будет то блокироваться, то открываться.
• Незаконным, но действенным методом, который не требует ввести даже 3 цифры, является силовое воздействие. Злоумышленники раньше вскрывали домофоны при помощи лома или другого приспособления. Но этот способ может повлечь за собой уголовную ответственность.
• «Отключится» электронный мозг аппарата, если обесточить подъезд или непосредственно дверь. Случается, что при простом дерганье за ручку двери, она поддается и пропускает в подъезд. В этом случае плотность закрытия зависит от силы магнита замка. Поможет снизить силу блокировки и удар по зоне, что расположена в 15 см вниз от панели с кнопками.
• Если модель домофона имеет инфракрасные сенсоры, можно вызвать ошибку двери, перекрыв 2 из них. По стандарту, сенсоры расположены по внутренним углам аппарата, и пальцами можно без усилия закрыть несколько. Если рядом никого нет, то, не привлекая внимания, наклеивают на углы непрозрачный скотч или изоленту. Для вызова надписи «Еrr_» на экране понадобится 5-10 минут. После чего магнит отпустит дверь.
• Открыть любой домофон можно при помощи электрошокера. Если поднести устройство к месту считывания кода с ключа и включить разряд, то дверь заклинит и проход откроется.
• В некоторых случаях срабатывает метод с нагревом слабого места аппарата. Например, можно повысить температуру отверстия для ключа огнем зажигалки.
• Некоторые модели домофонов, в особенности те, где есть магнитный сенсор, злоумышленники обливают липкой долгосохнущей жидкостью, краской из банки или баллона. Такое действие выводит электронного охранника из строя. Но такой способ может подействовать в противоположных направлениях: один — систему заклинит и дверь откроется, другой вариант — устройство перестанет реагировать на ключи, что еще больше затруднит попадание в подъезд.

Экраны домофонов делают из ударостойкого стекла, поэтому надеяться на то, что разбив его, можно вывести конструкцию из строя, не стоит. Не нужно пытаться просунуть что-то тонкое, например, пилочку или невидимку между корпусом аппарата и дверью. Устройство не отойдет от двери, установщики заботятся о том, чтобы домофоны «сидели» в гнезде прочно.

В наше время многоэтажки и частные строения охраняются домофонными системами. С развитием технологий модернизируются и кодовые аппараты. Универсального шифра на все домофоны не существует, т.к. производитель старается повысить уровень безопасности заказчиков и делает код из цифр индивидуальным. Чтобы преодолеть преграду, нужно знать модель электронного сторожа и разбираться в настройках. А прибегать к незаконному вторжению не стоит.

Инструкция по подключению домофонов Метаком

Домофонные системы от компании «Метаком» отличаются несколькими характеристиками, которые влияют на простоту эксплуатации и надежность. В их числе:

1. Отсутствие переключателей на цифровой панели, что позволяет устранить такие неприятности, как окисление контактов или блокировка кнопок.
2. Поддержка открывания дверей с помощью ключей Touch Cyfral или Touch Memory.
3. Регистрация до нескольких сотен ключей.
4. Возможность открытия замка без применения магнитных устройств. Для этого используется специальная кодовая комбинация.

Чтобы устройство работало корректно, важно правильно выполнить подключение домофона «Метаком», а еще настроить оборудование для последующей эксплуатации. Рекомендуется поручить задачу монтажа опытным специалистам

Прокладка кабеля и подключение трубки

Для работы аналоговых домофонов (к данному типу относится большинство моделей «Метаком») необходима прокладка многожильного кабеля. Жилы разделяются на две шины: десятки и единицы. Для шины единиц целесообразно использовать неэкранированный кабель КСПВ ER 10X0.22, для шины десятков модели на 70 квартир — 6X0.22 (см. Кабель для видеодомофона)

Чтобы понять необходимость подобного соединения, важно разобраться в принципе действия оборудования

Каждой квартире присвоен собственный цифровой код,  соответствующий ее порядковому номеру. После набора кода на внешней клавиатуре сигнал передается на коммутатор, который отвечает за перенаправление сигнала к конкретному адресату.

В коммуникационной схеме отдельно реализованы ключи «десятков» и «единиц». Для корректной передачи сигнала коммутатор активирует два контакта.

Например, в многоквартирном домофоне, который обслуживает до 50 абонентов, реализовано пять ключей «десятков» и десять для «единиц».

Абонентская трубка, расположенная в квартире под номером 35, плюсом подсоединена к контакту №3 на шине «десятков», а минусом — к №5 на шине «единиц».

При наборе на внешней клавиатуре комбинации «35» микроконтроллер коммутатора включит контакты соответствующих линий под номерами 3 и 5, активируя конкретный внутренний блок, расположенный в доме абонента с набранным порядковым номером. Сложность в подключении внутренней панели состоит в правильном определении номеров контактов и соблюдении полярности (см. Материалы для монтажа: крепления, кабеля и разъёмы).

Если контакты «+» и «-» поменять местами, то это скажется на работоспособности всего оборудования

Поэтому следует обращать внимание на цвет проводов, соответствующих десяткам и единицам.

Другие способы

• Открыть дверь домофона Метаком поможет мастер-ключ, который можно заказать в специализированных мастерских. Такие электронные «отмычки» имеют сотрудники служб экстренного реагирования, коммунальные и курьерские организации. В мастерских, где делают ключи, существует набор кодов от всех домофонов, находящихся на территории города, который и наносится на магнит или карту.
• Еще одним способом попасть в подъезд многоквартирного дома без ключа и связей с фирмой-установщиком можно при помощи батарейки. Главное, чтобы ее плоский бок подходил к круглой площадке для магнитного ключа.
• Законным способом попасть в подъезд можно, набрав номер квартиры знакомых или соседей. Придя в незнакомый дом, если абонент не отвечает, можно позвонить в первую выбранную квартиру и объяснить причину желания войти.
• Чтобы двери не закрылись плотно, можно повесить на магнит монетку в 5 копеек. Такой метод не даст створкам плотно закрыться и создаст видимость работающего аппарата.
• Можно заставить устройство проверить свои настройки. Для этого нужно несколько раз поочередно нажать В и 0. Через некоторое время система вынуждена будет разблокировать двери, т.к. начнет перезагружаться. На вход у человека будет не больше 6-7 минут. При этом замок будет то блокироваться, то открываться.
• Незаконным, но действенным методом, который не требует ввести даже 3 цифры, является силовое воздействие. Злоумышленники раньше вскрывали домофоны при помощи лома или другого приспособления. Но этот способ может повлечь за собой уголовную ответственность.
• «Отключится» электронный мозг аппарата, если обесточить подъезд или непосредственно дверь. Случается, что при простом дерганье за ручку двери, она поддается и пропускает в подъезд. В этом случае плотность закрытия зависит от силы магнита замка. Поможет снизить силу блокировки и удар по зоне, что расположена в 15 см вниз от панели с кнопками.
• Если модель домофона имеет инфракрасные сенсоры, можно вызвать ошибку двери, перекрыв 2 из них. По стандарту, сенсоры расположены по внутренним углам аппарата, и пальцами можно без усилия закрыть несколько. Если рядом никого нет, то, не привлекая внимания, наклеивают на углы непрозрачный скотч или изоленту. Для вызова надписи «Еrr_» на экране понадобится 5-10 минут. После чего магнит отпустит дверь.
• Открыть любой домофон можно при помощи электрошокера. Если поднести устройство к месту считывания кода с ключа и включить разряд, то дверь заклинит и проход откроется.
• В некоторых случаях срабатывает метод с нагревом слабого места аппарата. Например, можно повысить температуру отверстия для ключа огнем зажигалки.
• Некоторые модели домофонов, в особенности те, где есть магнитный сенсор, злоумышленники обливают липкой долгосохнущей жидкостью, краской из банки или баллона. Такое действие выводит электронного охранника из строя. Но такой способ может подействовать в противоположных направлениях: один — систему заклинит и дверь откроется, другой вариант — устройство перестанет реагировать на ключи, что еще больше затруднит попадание в подъезд.

Экраны домофонов делают из ударостойкого стекла, поэтому надеяться на то, что разбив его, можно вывести конструкцию из строя, не стоит. Не нужно пытаться просунуть что-то тонкое, например, пилочку или невидимку между корпусом аппарата и дверью. Устройство не отойдет от двери, установщики заботятся о том, чтобы домофоны «сидели» в гнезде прочно.

В наше время многоэтажки и частные строения охраняются домофонными системами. С развитием технологий модернизируются и кодовые аппараты. Универсального шифра на все домофоны не существует, т.к. производитель старается повысить уровень безопасности заказчиков и делает код из цифр индивидуальным.

Одним из самых знакомых рядовому жителю многоквартирных домов устройств является домофон Metacom.

Эти идентификационные запирающие устройства предлагают высокую степень предотвращения несанкционированного доступа, прочны, предлагают многоуровневый доступ (как ключом, так и используя код персонализированного открытия домофона Метаком, привязанный к квартире).

Как и у других устройств, существует так называемый заводской, универсальный код для того или иного домофона Метаком.

Он зависит от модели и прошивки устройства и в некоторых случаях — может помочь попасть в подъезд, если утерян ключ, а персонализированная комбинация — напрочь забыта.

Когда несколько раз нажимаем кнопку, чтобы открыть дверь.

Этим виновником является микропереключатель (микрик – по-нашему), который на плате располагается под кнопкой открывания двери. На изображении ниже он выделен красным кружком, а на схеме обозначается «SA1».

Первым признаком, что микрик начинает понемногу «умирать», является характерный треск в динамике, когда Вы нажимаете кнопку открывания двери. Он еще некоторое время будет работать, и даже с первого раза открывать дверь, но жить ему осталось не долго. Ремонту и восстановлению такой микропереключатель не подлежит, да и не стоит он этого. В магазине радиокомпонентов я его приобрел за 7 рублей.

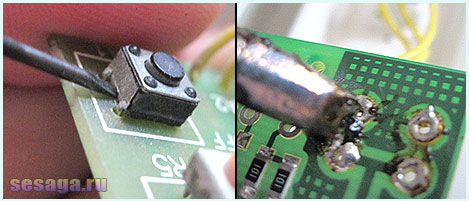

Как правило, корпус микропереключателя плотно прилегает к поверхности платы, и поэтому без должного опыта его выпаять трудно. Если Вы плохо дружите с паяльником, то почитайте здесь, как подготовить паяльник, и что для этого надо. А в этой статье рассказывается, как правильно облудить и спаять между собой проводники.

Здесь поступаем так: между корпусом и платой вставляем кончик тонкой отвертки, и паяльником со стороны дорожек прогреваем сразу обе ножки. Как только олово расплавилось, подсовываем отвертку и аккуратно поднимаем микропереключатель до тех пор, пока эта половина не поднимется вместе с ножками. Теперь выпаять другую половину не составит труда.

У нового микропереключателя перед пайкой обязательно выпрямите «ноги» пинцетом или плоскогубцами, и не забудьте облудить. Теперь вставляете микрик на место и припаиваете.

Обычно, когда выпаивается радиодеталь, то отверстие всегда заполняется припоем. Так как отверстия под крупные радиодетали делаются большего диаметра, то в нашем случае убрать припой не составит труда. Очищаете жало паяльника от всего лишнего, затем переворачиваете плату дорожками вниз, и углом жала паяльника касаетесь отверстия, заполненного припоем. Все олово тут же перетечет к Вам на паяльник.

Есть еще один момент, это когда не всегда можно купить микропереключатель с нужной высотой кнопки. Мне всегда попадались только с высокой кнопкой. Берите такой, какой есть.

Обычно высокую кнопку я укорачиваю горячим паяльником, а затем ножом окончательно подвожу под нужный размер. Старайтесь паяльником срезать более точно, чтобы потом ножом не сильно тревожить микрик.

А бывает когда кнопка микропереключателя выше всего лишь на 1 – 2 мм, но этого достаточно, чтобы стала зажатой кнопка, расположенная на самом корпусе трубки. Здесь мы от толкателя, давящего на кнопку микропереключателя, отрезаем лишний кусочек. Но не обрезайте сразу все лишние миллиметры. Делайте это постепенно. Отрезали кусочек, собрали трубку и пробуйте. Устраивает работа – значит, оставляете так. Нет – разбираете, отрезаете, собираете и опять пробуете.

Даже, когда Вы отрезали много, не надо расстраиваться. Из любого места трубки берете кусок пластмассы и с помощью паяльника наращиваете толкатель до нужной длины.

Собираете трубку, радуетесь своей и ее работой.
Как отремонтировать трубку, когда нажимаешь «вызов», а он сбрасывается, и почему Вы или Вас плохо слышно, читайте в следующей части.
