Как соединить 2 антенных провода с разным диаметром

Соединение кабеля пайкой без переходника

Описанный ниже алгоритм подойдет даже для соединения разных по конструктивному исполнению проводов. Способ качественный и довольно простой. Нужно только уметь управляться с паяльником.

1. Острым ножом надрежьте оболочку вдоль на 5-6 см.

2. Отогните изоляцию вместе с экранировкой назад.
3. Обрежьте внутренний диэлектрический слой вместе с сердечником на 2 см. Это делается, чтобы был запас оплетки при соединении. Оплетка одного провода будет заходить на оплетку другого.
4. Сделайте поперечный надрез центрального диэлектрика где-то на 2 см и удалите изоляционный материал, чтобы осталась только половина.
5. Чтобы спаять жилы, сделайте отгиб примерно на 45°. Удобнее паять будет, если сделать угол между медной сердцевиной и диэлектриком около 90°.
6. Залудите жилу.
7. Перечисленные выше действия со всех пунктов повторите на втором антенном кабеле.
8. Обе жилы прислоняются между собой по всей длине. Чтобы во время пайки не было расхождения жил, можно примотать их тонкой луженой проволокой. Как вариант, используйте нить с оплетки, предварительно залудив ее. Чтобы одна оболочка заправилась в другую на последнем этапе, при соприкосновении провода должна смотреть друг на друга первоначальным надрезами.
9. Выполните спаивание жил. Олово должно покрыть жили равномерно по всей длине. Желательно не образовать лишнего толстого слоя припоя. Если такой образовался, или есть острые выступи, сточите их наждачкой, напильником.
10. Разровняйте кабель, чтобы обе половинки диэлектрика плотно прислонились. Лишние выступы аккуратно обрежьте, соблюдая минимальные зазоры.
11. Для надежности можете обмотать диэлектрик изолентой.
12. Фольгированный (алюминиевый) экран верните в исходное положение. В месте стыка один слой должен примерно на 20 см зайти на другой. Но внутренняя сторона материала не является токопроводящей. Поэтому необходимо развернуть сверху заходящий слой, чтобы было соприкосновение токопроводящих поверхностей.
13. Так же присоедините оплетку. Дополнительно можете спаять нити.
14. Заправьте оболочку сначала от первого провода. А сверху первой оболочки накрывайте второй материал.
15. Последним шагом, чтобы оболочки не разъединялись, перемотайте все соединение изолентой.

Как удлинить кабель антенны телевизора

Скрутка

Самый легкий в реализации способ соединения двух отрезков кабеля. Для него не понадобится никаких дополнительных приспособлений. Однако, наряду со своей простотой, он является и наименее надежным, да и внешне выглядит тоже не очень. Скрученные контакты с течением времени могут окислиться, что повлечет за собой значительное ухудшению качества передаваемого по телевизионной линии изображения. Этот вариант скорее уж подойдет в качестве временной меры, когда нет возможности произвести удлинение кабеля как-то иначе.

Для скрутки нужно:

• Снять внешнюю изоляцию примерно на 5 сантиметров и, стараясь не нарушить целостность оплётки, отодвинуть её;
• Убрать изоляцию, проходящую внутри кабеля, обеспечив тем самым доступ к жиле проходящей в центре на 2-3 см;
• Тщательно перекрутить между собой жилы наращиваемого кабеля и используемого для удлинения куска, и закрыть это место изолентой;
• Произвести скрутку экранов в месте произведенного соединения и тщательно заизолировать это место.

Особо важным моментом при подобном соединении является полное исключение возможности контакта центральной части кабеля с экраном.

Использование сплиттера

Сплиттер – представляет собой специальный прибор, который обеспечивает разветвление телевизионного сигнала. Его используют, когда необходимо не просто сделать антенный кабель длиннее, а создать новое ответвление, позволяющее пустить сигнал на еще один телевизор.

Для реализации данного способа необходимо приобрести использования сам сплиттер и в зависимости от того, какую его модель вы подобрали, F-разъемы либо ТВ-штекера

Особое внимание следует уделить маркировке устройства. Сплиттер оснащен одним отверстием для установки провода, тянущегося от антенны — он обозначен гравировкой «IN» -INPUT и несколькими выходными отверстиями — для кабелей тянущихся к телевизорам

Применяя этот способ, важно правильно разделить концы кабеля, идущего от антенны и установить их в разъёмы

Для этого следует:

Применяя этот способ, важно правильно разделить концы кабеля, идущего от антенны и установить их в разъёмы. Для этого следует:

Снять проходящую сверху изоляцию примерно на 2-3 см и, осторожно отодвинуть оплётку в противоположную ее расположению сторону;
Сделав отступ от края на 2-3 мм, убрать изоляцию, которая проходит внутри, оголив тем самым расположенную по центру жилу;
Тщательно закрепить на кабеле F-разъем (если получилось не плотно – сделайте подмотку при помощи фольги);
Произвести срез проходящей по центру жилы так, чтобы ее выступ за конец разъема был не более чем пол сантиметра;
Произвести аналогичные действия с другим концом;
Произвести присоединение кабелей к сплиттеру, обращая при этом внимание на его маркировку

Использование переходника

Применение проводника дает возможность выполнить его наиболее эстетично и качественно. Этот способ используют в основном в тех случаях, когда требуется просто продлить уже имеющуюся линию. Порядок производимых в данном случае операций практически полностью идентичен предыдущему способу. Отличие же состоит лишь в том, что дополнительно вам потребуется приобрести переходник и два F-разъема.

Действовать в данном случае необходимо следующим образом:

• расположить F-разъемы на концах антенного кабеля (так же как и в предыдущем способе);
• произвести соединение частей линии, совместив для этого F-разъем с переходником.

Использование пайки

Пайка — еще одним вариант, который может быть использован для соединения проводов. Она не требует применения большого количества вспомогательного оборудования, она неразборна и недорогостояща. Для того чтобы спаять кабель, вам понадобятся паяльник и минимум навыков обращения с ним. Перед тем, как производить пайку следует произвести операции аналогичные приготовлению к скрутке и только потом паять.

Мы рассмотрели наиболее простые и распространенные способы удлинения антенного кабеля для телевизора. Какой наиболее подойдет для каждой конкретной ситуации – решайте сами. Если вам требуется выполнить экстренное соединение – используйте скрутку, а для наиболее долговечного и надежного скрепления — сплиттер или переходник.

Как соединить антенный F-штекер и кабель

Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.

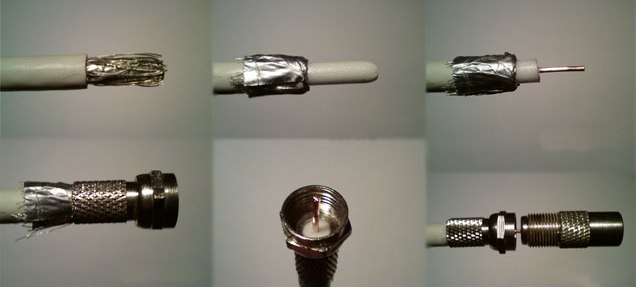

Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.

Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.

Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:

Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать помехи и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты

Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
«Откусить» центральную жилу провода. Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
Накрутить «голову» F-штекера на собранную конструкцию

Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.

Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.. Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой

Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник

Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.

Заключение

Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.

Подключение антенны к телевизору

Обычно гнездо для подключения антенны расположено на задней панели телевизора и имеет маркировку «ANT», «ANT IN» или аналогичную. Но проще всего опознать это гнездо визуально. Для него характерны следующие признаки:

• металлическая окантовка кольцевой формы;
• центральный паз – выпуклость с отверстием, куда входит либо сама центральная жила, либо выступ внутри штекера.

Антенное гнездо отличается от других разъемов по форме . Подключить туда что-то, кроме самого штекера, физически невозможно.

В том случае, если телевизор может принимать как эфирный, так и спутниковый сигнал стандарта DVB-S, он имеет два антенных разъема. Тот, что предназначен для спутникового сигнала, маркируется как «ANT SAT», «ANT 2 IN SATELLITE» и т.д. Гнездо для спутниковой телеантенны тоже имеет выемку в центре, но обычно снабжено внешней резьбой для навинчивания на нее штекера.

Как подсоединить антенный штекер к кабелю

Сразу скажем, что присоединить кабель к штекеру или штекер к кабелю не составит большого труда. Все это можно сделать самому, при этом без привлечения специалиста. Впрочем, то что мы решили разобрать этот вопрос и предоставить его на ваш суд и является своего рода этому подтверждением. Ну что же, начнем по порядку.  Прежде необходимо разделать кабель, то есть должным образом снять изоляционную оплетку. Разделать кабель можно двумя способами, а именно завернуть экранирующую оплетку назад или просто обрезать изоляцию. А после можно накрутить уже и сам штекер. Примеры разделки оплетки приведены на фото ниже ниже.

Без загибания оплетки…

Теперь тоже самое, но на наглядном примере и с загибанием оплетки. Разрезаем оплетку по вдоль острым ножом. Затем обрезаем оплетку по периметру кабеля. Заворачиваем оплетку назад, так чтобы нам открылся следующий изоляционный слой. Здесь надо сказать о том, что экранирующая фольга в ряде случае покрыта полиэтиленом, для придания фольге прочности. При этом полиэтилен зачистить с фольги практически невозможно. Обжечь его тоже вряд ли получиться. А значит фольгу сгибаем обратно, саму на себя, либо вовсе срезаем.

Оставляя только металлические жилки оплетки. При этом также зачищаем и центральный проводник.

Теперь накручиваем штекер на кабель. Откусываем по месту центральную жилу. Ее выступание будет 4-5 мм далее накидной гайки. Теперь с помощью гайки накручиваем и сам штекер.

Здесь надо отметить, что штекеры бывают разные. Будь прямые или изогнутые в виде буквы Г. Еще их называют F образными штекерами. Их функциональность при этом остается неизменной, разве что каждый конкретный штекер применятся для индивидуальной и удобной к применению вариации. Если вам удобнее использовать конкретный вариант, то выбирайте именно его.

При этом в эксплуатационных качествах вы ничего не потеряете.

Бонус: подключаем 2 телевизора без переходников

Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.

Эксперты предлагают следующую схему:

1. Берется антенна и два коаксиальных кабеля.
2. Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
3. У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
4. Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.

Ремонт порванного провода для интернета

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

При повреждении онлайн-кабеля можно провести скручивание проводников. Это самый простой способ, не требующий специального инструмента и навыков. По мнению специалистов, такой способ может ухудшать свойства шнура: скорость сигнала может пострадать, дополнительное сопротивление повлияет на стабильность подключения. Но провод все равно останется рабочим и пригодится хотя бы для временного применения.

Обратите внимание! При обстоятельствах, когда другие способы наращивания не подходят, можно применить простой и понятный метод скручивания

Как удлинить интернет кабель скручиванием? Провод разрезается в том месте, где он повреждён, и если нужно его нарастить, вклинивают удлинитель — дополнительный кусок LAN-кабеля.

Технология скручивания проходит по тем же правилам, как и подготовка кабеля для сращивания пайкой. Внешнюю оболочку провода надрезают вдоль на 8 см. Можно полностью не резать, а найти внутри нить и потянуть за нее, чтобы изоляция разрезалась.

Надразрезанная изоляция остаётся на проводе, чтобы после окончания работы прикрыть ею образованные переплетённые провода. Таким самым способом подготавливают вторую сторону кабеля. Зачищенные, примерно на сантиметр от изоляции проводки, необходимо скрутить попарно. Они разбираются по цветам и между собой соединяются одинаковые провода. Выполняется скручивание от основания изоляции и скручиваются на одном уровне.

Обратите внимание! После завершения работы скрутки равняются, и у них обрезаются острые концы. Затем скрученные проводки сгибают пополам и прижимают для механической прочности. Каждая скрутка изолируется по отдельности изоляционной лентой для большей надежности и герметичности

Если их оставить не заизолированными, то они будут выглядеть эстетически некрасиво, и это может привести к недолгому использованию из-за быстрого облома, когда на них будет применяться физическое воздействие

Каждая скрутка изолируется по отдельности изоляционной лентой для большей надежности и герметичности. Если их оставить не заизолированными, то они будут выглядеть эстетически некрасиво, и это может привести к недолгому использованию из-за быстрого облома, когда на них будет применяться физическое воздействие

Затем скрученные проводки сгибают пополам и прижимают для механической прочности. Каждая скрутка изолируется по отдельности изоляционной лентой для большей надежности и герметичности. Если их оставить не заизолированными, то они будут выглядеть эстетически некрасиво, и это может привести к недолгому использованию из-за быстрого облома, когда на них будет применяться физическое воздействие.

Как вариант удобного и надежного удлинения компьютерного кабеля можно применить роутер. При этом способе сам провод не нужно будет удлинять. Если длины протянутого провода не хватит, можно установить маршрутизатор и к нему провести кабель, который будет соединять его с компьютером.

Этот способ позволит включить к сети не один компьютер, возможно подключение дополнительных устройств за счёт Wi-Fi связи. Если приобрести роутер, то в этом случае можно отказаться от кабеля.

Обратите внимание! Если планируется использовать только один компьютер и не подключать к сети другие устройства, можно применить наращивание шнура и не тратиться на маршрутизатор. Если пользователь использует не только один компьютер, но и другие устройства, то использование роутера будет более эффективно. Всемирная сеть стала неотъемлемой частью повседневной жизни многих людей

Сегодня почти в каждый дом проведен интернет. Компьютер подключается к интернету при применении кабеля сети. Сегодня самый распространенный способ соединения онлайн-связи производится через локальную сеть

Всемирная сеть стала неотъемлемой частью повседневной жизни многих людей. Сегодня почти в каждый дом проведен интернет. Компьютер подключается к интернету при применении кабеля сети. Сегодня самый распространенный способ соединения онлайн-связи производится через локальную сеть.

Виды антенн

Разновидностей антенн на рынке много, диапазон для выбора очень широкий, от небольшого комнатного приемника до «крутых» спутниковых тарелок. Такое разнообразие связано с тем, что нет универсальной антенны. Все они предназначены для строго определенных условий. Поэтому при покупке антенны нужно четко понимать в каких условиях будет работать устройство, чтобы избежать проблем с приемом сигнала.

Антенны классифицируют по:

1. Месту установки.
2. Типу принимаемого сигнала.
3. Типу усиления.

В зависимости от места установки антенны делятся на:

• Комнатные. Компактные устройства, можно использовать если телевышка находится в прямой видимости и нет преград в виде высотных домов на пути сигнала. Самые простые и дешевые.
• Наружные. Самая распространенная категория. Позволяют принимать даже очень слабые сигналы. Устанавливаются на крышах, балконах, крепятся к стенам здания. Хорошее сочетание цены/качества.
• Коллективные. Устанавливаются на крышах многоквартирных домов, обслуживают сотни абонентов.

По типу усиления антенны делят на пассивные и активные. Активные отличаются тем, что требуют электропитания. В их конструкции присутствует специальный усилитель сигнала, который и требует питания от сети.

Пассивные антенны также усиливают сигнал, но за счет геометрической формы, которая может быть достаточно сложной. Они лучше всего подходят для наружного крепления, не требуют дополнительного питания.

По диапазону принимаемого сигнала устройства делят на:

• Дециметровые. Принимают только сигнал цифрового телевидения, который имеет длину волны 0,1-1м.
• Метровые. Используются для приема аналогового телевидения, длина принимаемых волн 1-10 м
• Всеволновые. Имеют широкий диапазон принимаемого сигнала от 0,1 до 10 м. и более.

Подбирать антенну нужно под конкретные условия. Например, если вы живете в сельской местности, вдалеке от ближайшего телепередатчика, вам нужна наружная всеволновая антенна, желательно с активным усилением.

Какую антенну нельзя починить самостоятельно

Ремонт антенны не представляет большой сложности, поэтому даже при минимальных навыках не доставит особых проблем. Единственное исключение – если антенна вышла из строя от удара молнии и не была заземлена.

После удара молнии в материале антенны и кабеле может достаточно длительное время сохранятся мощный остаточный заряд. Поэтому для ремонта устройства лучше вызывать специалистов, которые проведут его безопасно.

Также нежелательно самостоятельно ремонтировать спутниковые антенны. Приемник имеет сложное устройство, не будучи специалистом его легко можно испортить окончательно.

Цифровое телевидение требует декодера для расшифровки сигнала, это электронное устройство, если причина поломки в нем – самостоятельно его починить почти невозможно, нужно вызывать мастера либо покупать новый.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран

Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон

Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.
