Как сделать сабвуфер своими руками: подробное руководство по сборке устройства в домашних условиях

Как сделать колонку из динамика?

Если вы хотите получить в итоге высококачественную колонку, то вам понадобятся три динамика: высоко-, средне- и низкочастотный. Корпус для нее нужно делать строго прямоугольным. Рассмотрим поэтапно ее изготовление:

1. Первым делом подготовьте корпус — его основой может стать ДСП, фанера, доска толщиной 10-12 мм.
2. Выпилите столярным инструментом/пилой/электролобзиком переднюю, заднюю и боковые стенки. Не забудьте сделать соответствующие динамикам три отверстия в передней части — вверху будет высокочастотный, в середине — среднечастотный, внизу — низкочастотный.
3. Для лучшего звучания установите между стенкой и динамиками резиновую вкладку, а корпус внутри оклейте войлоком.
4. Закрепите собранный корпус суперклеем и саморезами, оставив незакрепленной заднюю часть.
5. На этом этапе подведите ко всем трем динамикам провода и выведите клеммы на наружную сторону задней стенки. Параллельным способом соедините динамики между собой.
6. После того как вы разобрались с проводкой, закройте корпус задней стенкой и закрепите ее теми же саморезами и клеем.
7. Если ваша колонка получилась большеразмерной, то надо позаботиться о вставке ребер жесткости — они помогут избежать неприятного дребезжания звуков. Дополнительно можно приделать к корпусу резиновые ножки.

Определение размеров

Они играют важную роль для надлежащего исполнения изделия.

На линейные параметры влияют:

• диаметр используемых динамиков (измеряется до края гофрированной обводки);
• количество динамических излучателей (среднечастотных, сабвуферов и пищалок);
• специфика применения АС (для квартиры, большой аудитории, на свежем воздухе и т.п.) и др.

Размеры колонки с одним набором излучателей могут быть разными. Если будут использоваться 5-6 шт. (3-4 среднечастотных, 1 высокочастотный твиттер и сабвуфер), колонка должна иметь вертикальную ориентацию. Но существуют частные случаи, когда лучше ее выполнить в горизонтальной развертке. Главным определяющим фактором является общий объем внутреннего пространства фазоинвертора для всех вариантов с одинаковым набором излучателей.

Стандартные формы колонок:

• куб;
• параллелограмм;
• усеченный конус.

С внутренней стороны внешней панели монтируются динамики (выходом раструба наружу). Для правильной звукопередачи корпус колонки должен иметь объем, сопоставимый с размерами динамиков и их мощностью. Для его расчета существуют различные варианты: от сложных, многоступенчатых формул до стандартных табличных значений.

Если новичок в радиоделе решит самостоятельно изготовить колонку, ему можно использовать параметры изделия из соответствующих таблиц.

Пример таблицы для расчета несложных фазоинверторов на 1 или 2 динамических излучателя:

№	Диаметр динамика без гофры (в см) и количество (в шт.)	Объем корпуса (внутренний), в см³
1.	10	12500
2.	12	18000
3.	13	21125
4.	16	32000
5.	2 по 10	25000
6.	2 по 12	36000
7.	2 по 13	42250
8.	1 на 12 и 1 на 10	30500
9.	2 по 16	64000

Разработчики таблицы указывают на приближенность значений. При изготовлении возможно немного (до 5-8 %) отступать от них в одну или другую сторону.

Пример расчета линейных размеров колонки с 2 динамиками 13 см в диаметре при их горизонтальном расположении (один над вторым):

1. Расстояние между излучателями (от краев): 8 см.
2. Расстояние от внешних ободков до кромки лицевой панели: 8 см.
3. Ширина: 13+8+8=29 см.
4. Высота: 8+13+8+13+8=50 см.
5. Вычисляется площадь панели: 29х50=1450 см².
6. Узнаем глубину корпуса. Табличный показатель объема делим на площадь лицевой панели: 42250:1450=29 см.

Акустические системы – конструктивное устройство и принцип действия

Чтобы самостоятельно собрать акустическую систему (АС), нужно понимать ее устройство. В общем случае в конструкцию АС входят динамики, заключенные в корпус, и усилитель.

Корпус

Корпус – это первый важный элемент колонок, в который помещены остальные комплектующие. Он отвечает за воспроизведение звука на низких частотах и разделяет динамики, препятствуя их воздействию друг на друга, а также играет эстетическую роль.

Чтобы добиться звука высокого класса, нужно грамотно выбрать форму корпуса. Стандартные колонки выполнены в виде прямоугольника (куба, параллелепипеда), но такие устройства не позволяют достичь идеального звука, потому что прямые углы создают резонанс и сопутствующие отрицательные эффекты. Также АС изготавливаются в форме конструкций с острыми или тупыми углами (пирамиды, трапеции) и окружности (шара, эллипса), оптимальной для широкополосной акустики.

На заметку! Чтобы добиться наилучшего звучания от недорогих колонок, воспроизводящих основной диапазон частот, разработчики часто используют круглые формы. Передняя панель при этом выполняется ровной, а боковые стенки вместе с задней формируют изогнутую поверхность, эффективно отражающую и направляющую волны в сторону пользователя.

Сабвуферы воспроизводят низкочастотный звук, поэтому для них чаще используют кубическую форму. В сабах обычно устанавливают фазоинвертор, являющийся полой трубой, фокусирующей звуковые волны и проходящей сквозь одну из панелей.

Материал корпуса также бывает разным. Для качественного звука используют ДВП, ДСП, неплотную фанеру. Хорошо подходит дерево, но такая акустика получается тяжелой и массивной, поэтому деревянными обычно делают напольные колонки. Хороший корпус получается из специальных полимеров, но качество звука немного ухудшается. Дешевые АС выполняют из простого пластика. Такой материал плохо поглощает звук, что приводит к образованию лишних шумов. А если увеличить громкость до максимума, будут слышны гудение и гул.

Динамики

Динамики – основная составляющая часть акустической системы, так как именно они производят звуковые волны. В их конструкцию входит постоянный магнит, создающий непрерывное магнитное поле независимо от окружающих условий. Чаще всего он ферритовый. На дорогой акустике используются неодимовые магниты.

Магнитное поле окружает вторую важную составляющую динамиков – медную катушку, на которую воздействует переменный ток от розетки, батареи или USB разъема. Под воздействием тока и в окружении магнитного поля она совершает перпендикулярные колебания. Это заставляет вибрировать диффузор, что влечет колебания воздушных масс, воспринимаемые человеческими органами слуха как звуковые волны. Диффузорная мембрана изготавливается из полимеров или натуральных материалов, например, целлюлозы. На дорогой акустике используются тонкие пластинки из титана. От свойств материала зависит качество звучания.

На заметку! В зависимости от воспроизводимых частот, динамики бывают низкочастотными (сабвуферы, 20-120 Гц), среднечастотными (основной звуковой диапазон, до 5 кГц) и высокочастотными (твиттеры, от 2 до 20 кГц). Сабвуферы имеют самые большие размеры, твиттеры  — самые маленькие.

Усилитель

АС бывает активной или пассивной. В первом случае в колонки встраивается отдельный усилитель, преобразовывающий сигнал под мощность динамиков. Без этой детали звук будет очень тихим. Тогда как пассивная акустика подключается к внешнему усилителю звука специальным кабелем с клеммами. Данные аудиоусилители могут не только преобразовывать мощность сигнала, но и собирать и объединять аудиодорожки от нескольких колонок в многоканальной акустике.

На заметку! Для преобразования аудиосигнала может использоваться не только усилитель, но и ресивер.

Общий принцип работы

Схематически принцип действия АС выглядит следующим образом. Источник звука отправляет аудиосигнал на усилитель. Последний его обрабатывает и посылает на динамики в виде электрических импульсов. Ток поступает на катушку и вместе с магнитным полем воздействует на нее. В результате этого катушка движется вверх и вниз с различной амплитудой. От этого с такой же синхронностью движется диффузор, создавая звуковые волны различной громкости.

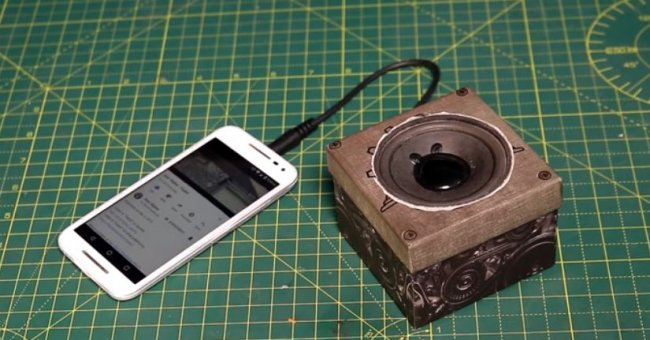

Как сделать колонку для телефона своими руками

Для прослушивания музыки громкости динамика телефона может не хватить. Для тех кто любит слушать музыку погромче The Wrench покажет как сделать проводную колонку для телефона.

Видео самодельной колонки:

Для создания этой самоделки нам понадобится:

1. Динамик мощностью от 5 до 20Вт2. Выключатель3. Картонная коробка или любую другой корпус4. Мосфет IRFZ 44N ссылка 5. Резистор 10 кОм6. Конденсатор 50 вольт 1 мкФ7. Провод8. Батарейка типа крона 9 Вольт9. Провод с aux разъёмом10. Разъём для кроны

1. Делаем разметку на коробке и вырезаем отверстие для динамика.

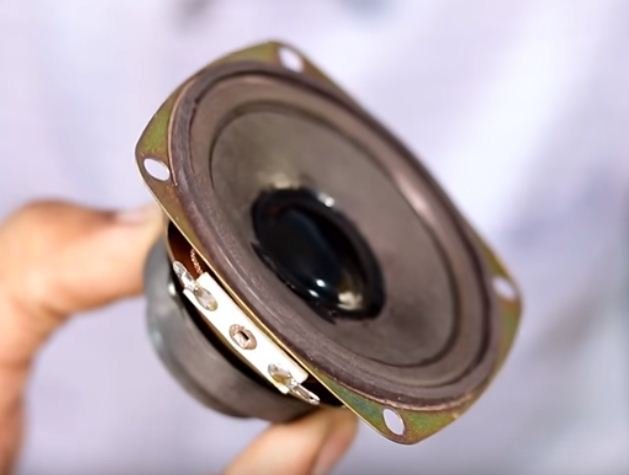

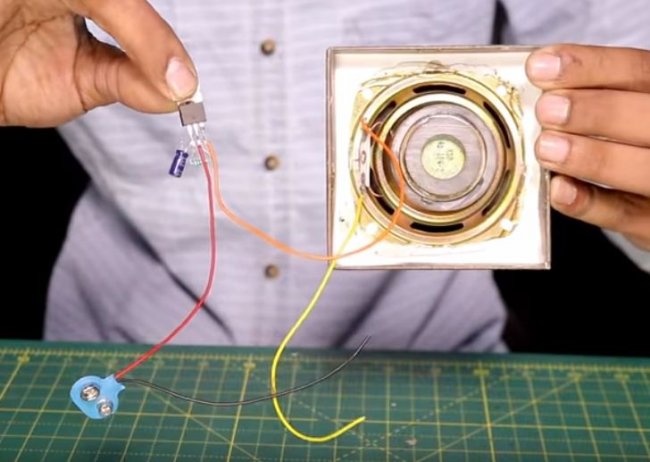

2. Припаиваем провода к динамику и приклеиваем его к коробке.

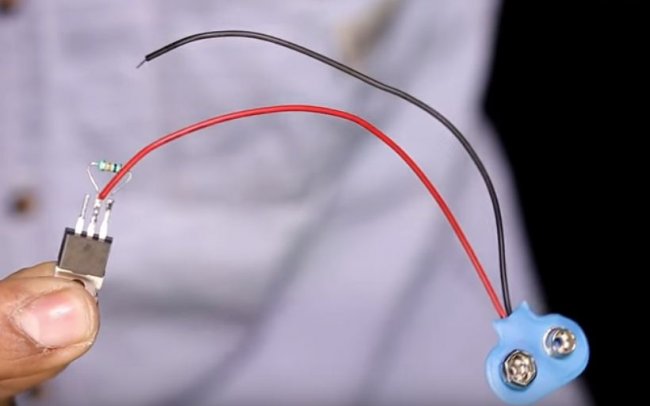

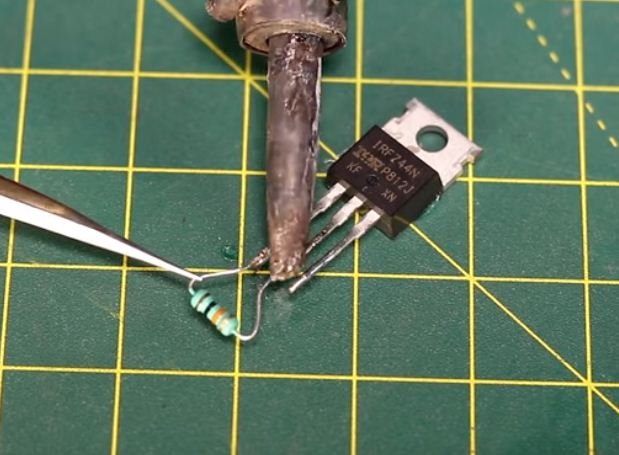

3. Берём мосфет и паяем так, как показано на фотографии. Припаиваем резистор, конденсатор, динамик, разъём для кроны.

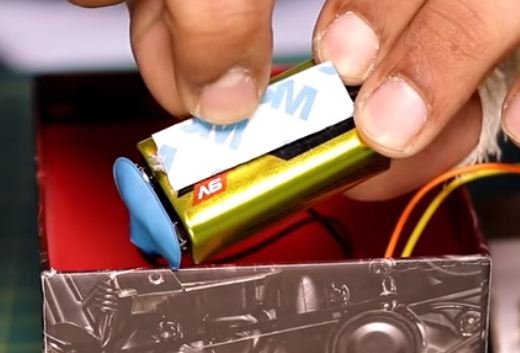

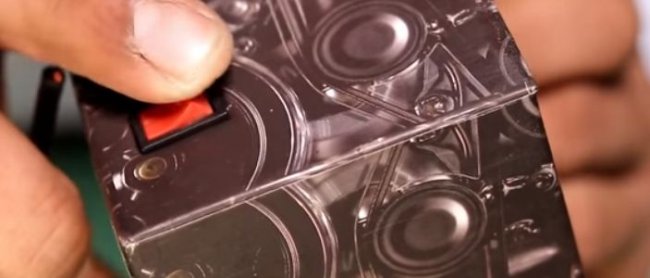

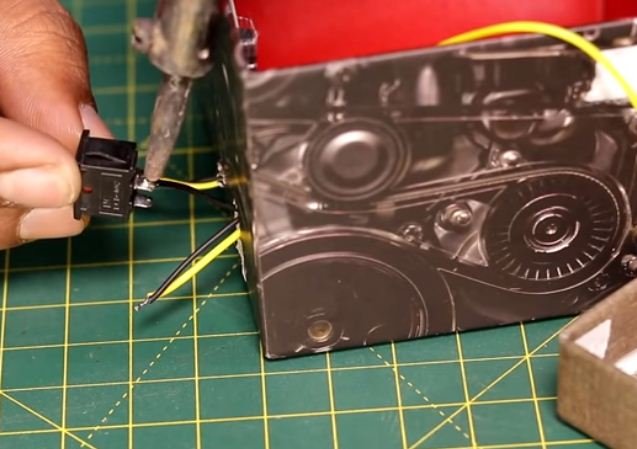

4. Вырезаем отверстие для выключателя и вставляем выключатель. Припаиваем выключатель и провод с разъёмом aux. Все внутренности аккуратно заклеиваем в коробке. Собираем коробку и готово!

Советы:1. Не берите динамик слишком большой мощности2. Все действия с паяльником делайте очень внимательно

Источник

Подготовительный этап устройство шурфа

Верхний слой почвы предрасположен к осыпанию, поэтому скважину защищают специальным сооружением – шурфом, проще говоря, ямой полтора на полтора метра, глубина которой не более 2 метров. Для укрепления стен применяют доски, ими же выстилают пол. Прочность пола зависит от толщины досок, поэтому применяют изделия не тоньше 5 см. Сверху шурф закрывают вторым настилом.

Шурфы для песчаных скважин невелики по размерам и находятся на небольшой глубине, тогда как шурфы для артезианских скважин уходят на несколько метров в грунт

Затем готовят отверстия в следующем порядке:

• возводят вышку для бурения;
• убирают верхний настил;
• находят центральную точку на нижнем настиле;
• делают отверстие, диаметр которого совпадает с башмаком и муфтами;
• выпиливают второе отверстие – в верхнем настиле.

Точность вертикали, созданной двумя направляющими отверстиями, гарантирует качественное бурение.

Расходы на самодельные домашние колонки

Примерно вот такая калькуляция расходов несколько лет назад получилась на эти DIY колонки для дома, сделанные своими руками за пару недель по вечерам после работы:

• Динамики — 15000 руб
• Трансформаторы — 2×800 руб
• Силовой провод — 200 руб
• 2 радиатора — 2×200 руб
• Остальные электродетали — 1000 руб
• ДСП (с распилом) — 1000 руб
• Синтепон — 400 руб
• Клей — 200 руб
• Герметик — 100 руб
• Шпатлевка — 100 руб
• Пленка (под дерево) — 300 руб
• Серебристая пленка — 500 руб

Суммарно всех расходов получилось до 20 000 рублей, это не считая звуковой карты, потому что в итоге от неё оказалось вполне можно отказаться!

Собрать собственную бюджетную аудио-систему для обычной квартиры вполне возможно! Правильно сделанная своими руками акустическая система, будет звучать не хуже, а то и лучше, чем за те же деньги купленная «фирменная». Практически все компоненты для DIY колонок можно заказать через интернет с доставкой по стране. Многие производители динамиков сами публикуют готовые схемы корпусов для соответствующих динамиков, то есть у вас есть готовая «выкройка», и можно напилить деталей корпуса не заморачиваясь с самостоятельными расчетами. Но даже если готовой схемы корпуса у вас нет, то существует софт и сервисы для расчета параметров и размеров корпусов под определенные характеристики динамиков. Если вы знаете общие принципы аудиосистемы, то сможете собрать её своими руками в домашних условиях!

Инструменты и материалы

Расходные материалы, которые необходимы для колонок, собираемых своими руками.

Фанера, ДСП или ДВП. Если есть возможность, используйте натуральную доску. Например, одной из досок может быть загрязнённая разделочная доска на кухне, которую давно уже пора заменить. Грязные, но ещё достаточно свежие доски необходимо зачистить – колонка должна иметь свежий вид.

Эпоксидный клей или уголки для мебели. Второй вариант более предпочтителен: уголки для мебели помогут в случае неполадок разобрать колонку и заменить неисправный функциональный узел или радиоэлемент

Чего не скажешь о клее: попытки вскрыть требуют распиливания с помощью болгарки, которой при неосторожном движении легко повредить один из функциональных узлов при разборке.

Необходимы определенные радиоэлементы.

1. Блок питания. Позволяет колонку сделать активной: у неё своё электропитание.
2. Усилитель. «Раскачивает» мощность в 0,3-2 Вт, идущую от предусилителя звуковой карты ПК, телевизора или магнитолы, до требуемого количества Вт.
3. Сам динамик. Применяется один широкополосный или несколько узкополосных.
4. Регулятор громкости. Во всех устройствах есть своя, электронная регулировка. Но удобнее пользоваться отдельной.

Следует запастись необходимыми инструментами.

1. Ручные слесарные – молоток, пассатижи, бокорезы, плоская и фигурная отвёртки. Может использоваться набор разных отвёрток – производители электроники переходят на болты с многогранными шлицами.
2. Болгарка с отрезным диском по дереву, электролобзик.
3. Ручная или электрическая дрель. Для ускорения сборки потребуется и шуруповёрт с набором бит.

Электронная составляющая блютуз-колонки

Основой будущего устройства для беспроводной передачи звука станет модуль блютуз. Без него собрать Bluetooth колонку своими руками не получится. Подобрать такой модуль можно на сайте популярного интернет магазина Aliexpress. Стоимость детали колеблется в промежутке от 7 до 15 долларов, так что подобная покупка не сильно ударит по бюджету.

В качестве примера – отличным образом может подойти модуль BLK-MD-SPK-B

При выборе устройства следует обратить внимание на наличие разъема и штекера 3,5mm Mini Jack. Также в комплекте, как правило, идут необходимые в дальнейшей работе разноцветные провода и устройство включения

Плату следует подобрать исходя из типа динамика. Практически любой электротехнический интернет магазин предлагает на выбор десятки готовых усилителей звука. Далее мы расскажем о том, как сделать блютуз колонку своими руками.

Как сделать автозвук

Создание хорошей и качественной системы требует не только больших затрат, но и специальных навыков, знаний и умений. Следует понимать, что в каждом салоне автомобиля акустика имеет определённые особенности. Распространение звука затрудняется наличием множества поглощающих поверхностей. Решить проблему можно с помощью профессионалов, которые настроят звук в машине. А можно сделать самостоятельно, но это намного сложнее.

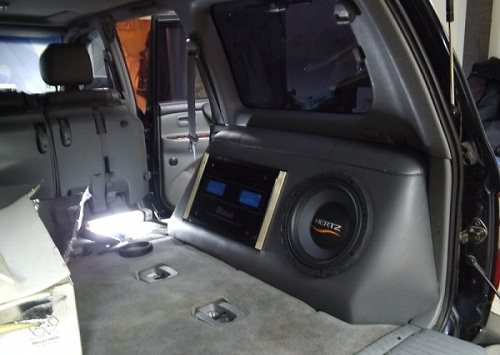

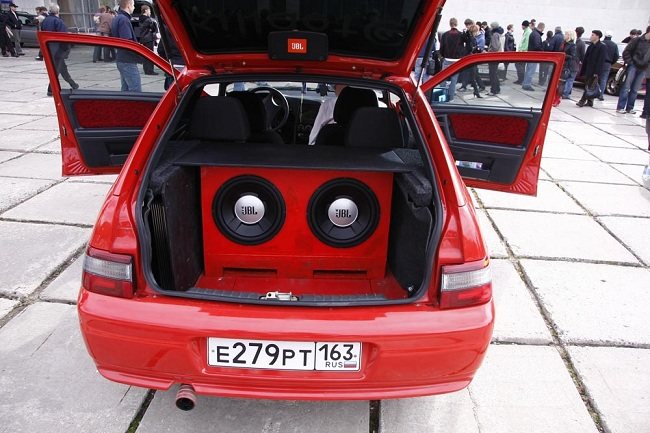

Качественная акустика в автомобиле

Идеальное звучание

Чтобы звук в автомобиле был хорошим, прежде всего следует правильно установить всю аппаратуру и соблюсти все инструкции. Это касается даже обычной автомобильной антенны

При желании расширить возможности имеющейся аудиосистемы, важно не перестараться. Ведь концертный зал в машине совершенно ни к чему, особенно если водитель предпочитает традиционную популярную музыку

Для этого достаточно того, чтобы автозвук мог подчеркнуть глубину определённой звуковой сцены.

Разновидности аудиосистемы для автомобиля

Акустическую систему в автомобиле можно создать двумя способами:

• Подбираются отдельные компоненты, а в дальнейшем выполняется монтаж и настройка. Этот вариант не только дорогой, но и сложный. К тому же потребуется большой опыт, чтобы автоакустика получилась действительно качественной.
• Создание системы из проверенных компонентов, которые всегда вам доступны. Результат напрямую зависит от размера имеющихся денежных средств, а в процессе выполнения работ вы сможете набраться опыта, и в дальнейшем корректировать автозвук, и довести его до совершенного уровня. В результате даже простая автомобильная антенна позволит получать наслаждение от звучания музыки с любых радиоволн.

Установка акустики своими руками

Что понадобится для изготовления?

Кроме материала, из которого изготавливается корпус, для активной колонки нужны:

• один широкополосный, или 2-3 более узкополосных динамика;
• готовый или самодельный блок питания;
• готовый или самодельный усилитель мощности звуковой частоты;
• обычный провод или кабель;
• обмоточный провод;
• пластиковая труба подходящего диаметра;
• канифоль, припой и паяльный флюс;
• клей-герметик;
• эпоксидный клей или мебельные уголки.

Из инструментов нужны:

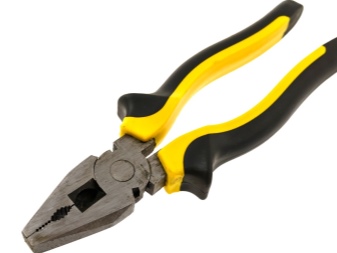

• пассатижи;
• бокорезы;
• плоская и фигурная отвёртки (лучше всего подойдёт набор отвёрток);
• ножовка по дереву;
• напильник или зубило;
• ручная дрель и набор свёрл.

Функции дрели выполняет и шуруповёрт, включённый на высоких оборотах.

Инструменты и материалы

Для изготовления простой колонки для телефона понадобятся вещи, которые часто бывают под рукой. Следует припасти пластиковую бутылку, лучше маленькую на 250 мл. Дополнительно нужно взять 2 пластиковых стакана по 0,5 литра, скотч и картон. Из инструментов пригодятся лишь ножницы и канцелярский нож.

Более сложная колонка требует не только особых материалов, но и навыков. Понадобится абонентский громкоговоритель, усилитель, провод с подходящим для телефона разъемом. Дополнительно нужен паяльник для того, чтобы полностью переделать внутреннюю составляющую прибора.

Можно сделать портативную колонку для смартфона. В качестве рабочего материала подойдут усилители звука для ПК. Малогабаритные колонки могут быть любого качества, однако, это напрямую влияет на звучание музыки из смартфона. Дополнительно нужно припасти литий-ионный (li-ion) аккумулятор, контроллер заряда на TP4056 с защитой, провода. Из инструментов нужны лишь дрель и паяльник.

Способы подключения к разным устройствам и пошаговые инструкции

Способ подключения портативной аудиоколонки зависит от вида устройства воспроизведения, наличия у него функции Bluetooth или разъёма для проводного соединения.

Как подключить к компьютеру и ноутбуку

Прежде чем подключать колонки к ноутбуку, нужно убедиться, что на нём включён Bluetooth. Динамики обычно имеют переключатель включения / выключения, который необходимо удерживать в течение нескольких секунд, чтобы активировать функцию беспроводной передачи. Есть также девайсы, в которых функция сопряжения запускается автоматически на несколько секунд или минут после включения.

Панель управления портативной колонкой JBL

Когда динамики будут готовы к сопряжению, появится мигающий свет. Теперь нужно нажать «Старт», зайти в раздел «Настройки» меню компьютера, выбрав пункт «Устройства», чтобы увидеть список всех установленных устройств. Слева есть список, где среди прочего будет отображён значок Bluetooth, на который нужно нажать, чтобы ноутбук начал искать устройства, с которыми он может сопрягаться.

Иногда требуется дополнительная авторизация. Это необходимо, чтобы подтвердить, что пользователь хочет соединить устройства самостоятельно, а не кто-то пытается взломать компьютер через блютуз. Существует несколько способов авторизации, но чаще всего необходимо ввести соответствующий код, указанный в руководстве пользователя или на наклейке устройства.

Если нужного кода нет на коробке, можно попробовать ввести пароль «0000» или «1111». Это работает в тех случаях, когда производитель устанавливает на устройства код самостоятельно. Сопряжение происходит только после авторизации. После подключения колонок, они будут доступны в меню раздела «Настройки», а затем «Устройства».

Как подключить к телефону или планшету

Подключить блютуз-колонки к мобильным устройствам проще, чем к ноутбуку и тем более стационарному ПК, для которого требуется проводное подключение или установка Bluetooth-модуля. Для сопряжения динамика с телефоном или планшетом потребуется выполнить несколько простых действий:

1. Зайти в раздел меню «Настройки» телефона.
2. Открыть вкладку «Bluetooth».
3. Выбрать опцию «Включить Bluetooth».

После выполнения описанных выше шагов откроется список доступных для сопряжения устройств. Если название портативного аудиоустройства не отображается в списке, его можно найти, воспользовавшись поиском. После того как оборудование будет подключено, смартфон сохранит его название в списке доступных устройств и при следующем подключении не потребуется поиск.

Как подключить к телевизору

Первое, что нужно сделать при подключении Bluetooth-колонки к телевизору, проверить, поддерживает ли он подобное соединение. Многие современные телевизоры поддерживают функцию беспроводного соединения, что избавляет от необходимости покупки внешнего модуля. Для сопряжения с колонками нужно выбрать пункт «Подключенные устройства» в основном меню и найти раздел «Bluetooth». После этого нужно активировать функцию и выполнить поиск устройств для подключения.

Если телевизор не поддерживает функцию беспроводного соединения нужно осмотреть заднюю панель телевизора, где расположены разъёмы 3,5 мм. Наличие и тип аудиоразъёмов определяет, какой тип внешнего модуля Bluetooth необходим. Внешний модуль подключается к соответствующему разъёму и переводится в режим сопряжения, путём удерживания кнопки подключения на колонке.

Телевизор автоматически распознает, что к одному из его аудиовыходов подключено устройство, поэтому пользователю не нужно будет делать никаких дополнительных настроек. Если это не так, нужно обратиться к руководству пользователя и найти способ изменения аудиовыхода.

Как подключить колонки между собой

Для подключения двух динамиков к одному гаджету потребуются устройства одной модели или марки. Тип подключения зависит от устройства, ОС, используемой телефоном, компьютером или планшетом. В большинстве случаев сопряжение динамиков Bluetooth происходит так:

• две колонки соединяются между собой шнуром jack 3,5 мм с адаптером;
• одно из устройств подключается к гаджету.

Существует несколько приложений, которые можно использовать для подключения нескольких Bluetooth-колонок. Это приложения AmpMe, Bose Connect и Ultimate Ears, которые имеют режим PartyUp. AmpMe является наиболее универсальным, так как он не зависит от бренда, в то время как приложения Bose и Ultimate Ears требуют наличия устройства только соответствующей компании.

Некоторые системы требуют подключения через приложение, но другие, например, JBL, могут использовать несколько аудиоколонок без использования сторонних программ.

Что понадобится

Для выполнения монтажа самодельной колонки на 2 среднечастотных динамических излучателях понадобится ряд расходных материалов и инструментов.

Комплектующие:

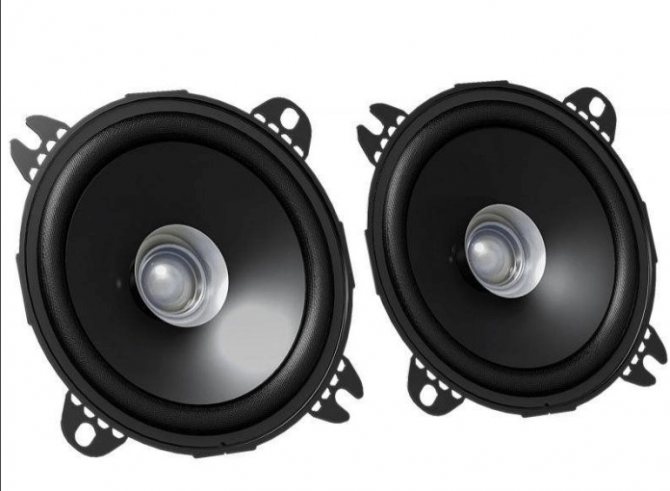

1. Динамики. Подбираются по требуемым параметрам: извлекаемый частотный диапазон, выходная мощность.
2. Декоративные решетки для излучателей. Их можно приобрести или изготовить самостоятельно.
3. Усилитель. Рекомендуется класса D с выходной мощностью на 2 канала до 50 Вт.
4. Цифровой или светодиодный вольтметр. Он позволяет контролировать уровень заряда аккумулятора при автономной эксплуатации устройства.
5. Регулятор громкости. Подойдет любой стандартный для устройств подобного типа.
6. Можно дополнить конструкцию дополнительным аудиовходом.
7. Гнездо и модуль зарядки. Рекомендуется брать на 14 В.
8. Переключатель и разъем питания. Подойдут любые стандартные для устройств подобного типа.
9. Аккумуляторные батареи — 3 шт. х 1,5 В. Необходимо ставить образцы проверенного бренда с одинаковым уровнем заряда.
10. Блютуз-устройство. Рекомендуется использовать беспроводное. Если проводное, то к нему нужна еще плата питания.

Материалы:

1. ДСП. Площадь заготовки берется с запасом 10% от расчетной.
2. Мебельные саморезные стяжки. Количество берется из расчета 2-3 шт. на одну грань. Для прямоугольного корпуса понадобится максимум 24 шт.
3. Шурупы или крепления для задней панели, если она съемная. Количество из расчета 2-3 шт. на грань.
4. Клей ПВА. Он используется для смазывания скрепляемых поверхностей.

Инструменты:

• ножовка по дереву;
• дрель с насадками и сверлами;
• лобзик по дереву;
• слесарный нож;
• отвертка или шуруповерт;
• кисточка для клея;
• наждачная бумага;
• паяльник.

Делаем сабвуфер стелс своими руками

Важно очень плотно закручивать саморезы, чтобы не оставить пустотелостей. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами.На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части.Вставляем динамик. Смотрим, любуемся.

Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал.Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора.

Крепить его можно на эпоксидный клей или с помощью мебельного степлера.Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель.Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники.

Надоело возить в багажнике огромный ящик? Тогда стелс сабвуфер просто создан для вас. Этот уникальный тип корпуса более практичный, чем классический ящик. Он не стоит квадратной коробкой посреди багажника и занимает меньше места. Зачастую стелс устанавливают во внутренней части крыла, иногда в нише вместо запасного колеса. Минимальный объем ящика, который требует 10-12 дюймовый динамик для нормальной работы — 18 литров.

Для изготовления пассивного стелс сабвуфера нам потребуются:

• низкочастотный динамик;
• защитная решетка и розетка для подключения к усилителю;
• провод для подключения динамика к розетке;
• многослойная фанера или ДСП (толщина 20 мм);
• небольшой кусок ДВП;
• эпоксидный клей;
• кисточка;
• стеклоткань;
• монтажный скотч;
• полиэтиленовая пленка;
• саморезы по дереву;
• дрель, лобзик.

Накладывать стеклоткань лучше внахлёст, чтобы не было очевидных стыков и швов.Лепим слои стеклоткани друг на друга, попутно смазывая их эпоксидным клеем, пока толщина листа не достигнет 10 мм (примерно 4-5 слоев).Материал будет застывать примерно 12 часов. Для ускорения процесса можно использовать лампу.

Теперь вырезаем дно сабвуфера и приклеиваем к нашему корпусу. Стык обрабатываем герметиком или проклеиваем эпоксидной смолой.В этом конкретном случае форму нужно подогнать под петли багажника, чтобы наш самодельный сабвуфер не мешал ему закрываться. После того, как мы отрезали все лишнее, вырезаем из ДСП боковые стенки и верхнюю крышку. Округлую часть изготавливаем из фанеры, мы это делали “на глаз”.

Чтобы фанере было проще придать округлую форму, ее необходимо сначала намочить, придать ей нужную форму, закрепить и дать высохнуть.

Далее мы можем замерить переднюю панель и вырезать ее. С помощью лобзика вырезаем круг для динамика. Для того, чтобы надежно прикрепить переднюю панель к корпусу, нужно закрутить ее саморезами со всех сторон. То есть на всей внутренней части панели нужно установить бруски, на расстоянии чуть большем, чем толщина фанеры (в нашем случае мы прикрепили бруски на расстоянии примерно 25 мм от края панели).

устанавливаем розетку и подключаем к ней динамик, но пока не прикручиваем его. Далее есть два варианта — покрасить сабвуфер, либо обтянуть карпетом. Покрасить немного сложнее, так как надо сначала выровнять поверхность. Для этого мы использовали универсальную шпаклевку.Выравниваем все наждачной бумагой, грунтуем и красим. Сабвуфер готов!

Самые интересные ролики на Youtube

Другие статьи посвящённые постройке этого УНЧ.

Как рассчитать и намотать силовой низкочастотный трансформатор для блока питания УНЧ? FAQ.

Техническое задание и сборочный чертёж для самодельного усилителя. УНЧ, часть 2.

Блок питания для усилителя низкой частоты из доступных деталей. УНЧ, часть 3.

Блок электронной регулировки громкости, стереобазы и тембра. УНЧ, часть 4.

Блок оконечных усилителей низкой частоты. УНЧ, часть 5.

Простые технологии обработки пластмассы и металла. УНЧ, часть 6.

Финальная сборка, наладка и испытание. УНЧ, часть 7.

Сначала подумал, что неплохо бы было написать руководство по изготовлению усилителя. Но, мне показалось, что постройка усилителя на современной элементной базе, это немного проще, чем изготовление акустических систем. Поэтому, я решил разбить статью на две части и сначала изготовить простую акустическую стереосистему из самых доступных деталей.

Далее речь пойдёт о простых колонках и усилителе, которые, тем не менее, могли бы дать фору тому убожеству, которое выдают в комплекте с настольным компьютером.

Знаете, есть такие пластмассовые активные Акустические Системы (далее «АС»), в одну из которых уже встроен усилитель на микросхеме в корпусе DIP8. Мне тоже достался такой комплект с моим первым компьютером. Использовать эти колонки, предварительно не убрав в эквалайзере аудиокарты низкие и средние частоты, просто невозможно. А хотелось бы, напротив, иметь возможность поднять высокие и низкие частоты при прослушивании музыки или просмотре фильмов.

Но вернёмся к нашим самоделкам.

Самодельные колонки я изготавливал только два раза и оба раза в юности. Уже тогда мне остро не хватало низких частот, и первая моя колонка была, как теперь бы её назвали, сабвуфером.

Для реализации проекта я изготовил только переднюю панель, а в качестве корпуса использовал нижнее отделение тумбочки от телевизора объёмом литров пятьдесят. Два динамика 4ГД-28 были установлены по диагонали и задрапированы радиотканью. В качестве фильтра НЧ я применил катушку от ниток №10 с намотанным на неё проводом неизвестного сечения. В задней стенке тумбочки наделал отверстий. В начале семидесятых эта конструкция произвела впечатления на моих друзей.

Сейчас тоже можно использовать это опыт, если к уже имеющимся пластмассовым колонкам добавить нечто подобное. Поверьте, такая незамысловатая конструкция легко «сделает» любой сабвуфер от бюджетного домашнего кинотеатра и прочих китайских поделок.

Но на этот раз я решил изготовить традиционную пару АС, так как свободного места в мебели уже не осталось.

Идея применить в качестве корпуса для колонки канализационные трубы пришла случайно, когда я увидел в Интернете статью, автор которой, видимо черпая вдохновение в Home Depot, использовал аналогичные трубы для изготовления пропеллера ветрогенератора.

Так как я никогда не слышал как работает круглая АС, то прежде чем покупать канализационные трубы, склеил трубу нужного диаметра из картона. В качестве шаблона использовал трехлитровые стеклянные банки для консервирования.

Первое же включение макета АС дало положительный результат, и я смело отравился в магазин.

Что понадобится для изготовления?

Кроме материала, из которого изготавливается корпус, для активной колонки нужны:

• один широкополосный, или 2-3 более узкополосных динамика;
• готовый или самодельный блок питания;
• готовый или самодельный усилитель мощности звуковой частоты;
• обычный провод или кабель;
• обмоточный провод;
• пластиковая труба подходящего диаметра;
• канифоль, припой и паяльный флюс;
• клей-герметик;
• эпоксидный клей или мебельные уголки.

Из инструментов нужны:

• пассатижи;
• бокорезы;
• плоская и фигурная отвёртки (лучше всего подойдёт набор отвёрток);
• ножовка по дереву;
• напильник или зубило;
• ручная дрель и набор свёрл.

Функции дрели выполняет и шуруповёрт, включённый на высоких оборотах.

Модели для компьютеров

Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.

С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.
