Конструкция домофона

Для понимания принципа работы домофона и особенностей самостоятельного подключения и настройки, необходимо уточнить внутреннее строение системы. По сути, такое изобретение представляет собой специальное средство, ограничивающее, либо предоставляющее доступ на объект. Аппарат стал крайне востребованным сравнительно недавно, поскольку раньше для защиты входных дверей применялась кодовая технология.

Домофоны Vizit для квартиры или частного дома включают несколько компонентов:

1. Абонентское устройство (трубка). Устройство находится в квартире и позволяет собственнику ответить на вызов гостя и принять решение об открытии двери или игнорировании запроса. По умолчанию трубка совмещена с запирающим механизмом.
2. Вызывной блок. Используется для введения нужной кодовой комбинации. Наружная панель имеет разные варианты исполнения: с кнопками для набора, со считывающей площадкой, обрабатывающей код с ключей или карточек, с подсветкой и даже визуальным сопровождением. Последняя модификация не является слишком распространенной и встречается на особо защищенных объектах.
3. Видеокамера (если речь идет о видеодомофоне).
4. Замковый механизм. Позволяет контролировать доступ в здание, т.к. запирает дверное полотно. Современные домофоны выпускаются с электромагнитными, реже электромеханическими замками. Первый тип можно открыть снаружи, но он намного надежнее конструкций с металлической задвижкой.
5. Коммутатор. Отвечает за передачу данных от вызывного блока к абоненту. Подобное устройство встречается в многоабонентских домофонах, поскольку модели для одного пользователя не требуют распределения сигналов.

Среди вспомогательных средств и аксессуаров в схеме домофона Визит может использоваться видеокамера и специальный монитор для отображения картинки. Подобные системы отличаются большей надежностью и функциональностью, поскольку помимо аудио-контакта обеспечивается визуальный мониторинг происходящего у двери.

Полное техническое описание

Блок управления для домофона БУД-301М (в дальнейшем — блок управления) используется как составная часть многоквартирных домофонов и видеодомофонов VIZIT (серия 300) и обеспечивает двухстороннюю связь между посетителем и абонентом, а также открывание замка двери подъезда.

Многоквартирный домофон VIZIT (серия 300) входит в комплект инженерного оборудования жилого дома. Блок управления предназначен для эксплуатации при температуре воздуха от 1 до 40 °C и относительной влажности до 93% при 25 °C.

Блок управления предназначен для работы в составе домофона совместно с: — блоком вызова БВД серия 300 (БВД-311, БВД-321, БВД-341); пультом консьержа VIZIT-ПК200, VIZIT-ПК1; — блоками коммутации БК-4 (до 25 шт.), БК-10 (до 20 шт.), БК-30 (до 4 шт.) или БК-100 (1 шт.); — устройствами квартирными переговорными УКП-8М, УКП-8SM, УКП-9М, УКП-10М, УКП-11, УКП-12 (в дальнейшем УКП); — замком электромагнитным VIZIT-ML400, VIZIT-ML300, VIZIT-ML200 или аналогичным, имеющим сопротивление обмотки не менее 20 Ом, а также цепь искрогашения и перемагничивания; — замком электромеханическим, имеющим сопротивление обмотки не менее 10 Ом; — кнопкой «EXIT» («ВЫХОД”).

Блоки коммутации БК-4 обеспечивают подключение до 4 УКП, БК-10 — до 10 УКП (в одном десятке), БК-30 — до 21…30 УКП, БК-100 — до 100 УКП.

Примечание. Вышеупомянутое оборудование, используемое в составе домофона, поставляется потребителю по отдельному заказу. Комплекты поставки, технические характеристики и схемы подключения приведены в паспортах изделий.

ФУНКЦИИ ДОМОФОНА

• Вызов абонента * прямым набором номера квартиры.
• Дуплексная связь между посетителем и абонентом (до 80 секунд).
• Открывание замка входной двери:
  1. при нажатии кнопки ! на УКП во время связи;
  2. при наборе 4-х значного общего кода; *
  3. при наборе 3-х значного индивидуального кода; *
  4. при нажатии кнопки для выхода.
  5. ключами Touch-Memory DS1990A (индивидуальные ТМ-ключи).
• Программируемая продолжительность открывания замка двери (1 или 7 секунд).
• Запись ТМ-ключей по квартирным спискам (до 6 штук для каждой из 100 квартир) в режиме сервисных установок.
• Стирание ТМ-ключей (в случае утери ТМ-ключа и т.д.).
• Запись индивидуальных кодов открывания замка в режиме сервисных установок.
• Изменение индивидуального кода открывания замка абонентом (при включённых индивидуальных кодах и включённом вызове). *
• Включение и выключение вызова любой квартиры * (открывание замка индивидуальным кодом сохраняется).
• Работа с пультом консьержа VIZIT-ПK200, VIZIT-ПK1. Формирование звуковой сигнализации режимов работы.
• Звуковой сигнал вызова в УКП и дублирование сигнала в блоке вызова.
• Звуковой сигнал в УКП соответствующей квартиры при использовании индивидуального кода или ТМ-ключа. *
• Световая индикация включённого состояния блока управления и блока вызова.

* Функция может быть включена или выключена в процессе программирования блока.

Примечание. Общий код открывания замка, индивидуальные коды открывания замка и ТМ-ключи записываются в микросхему памяти, установленную в панель на плате блока управления. При установке в эту панель микросхем памяти из блоков вызова БВД-SM100, БВД-N100, БВД-C100 иустройства управления кодовым замком VIZIT-K100, БУ-К100 общий код открывания замка, индивидуальные коды открывания замка и ТМ-ключи, записанные в них, опознаются и поддерживаются в дальнейшем.

Коды для домофона

Все устройства подобного типа поддаются программированию, что позволяет отключить защиту устройства. Достаточно ввести нужный код.

Для старых моделей

Для новых моделей

Но стоит помнить, что эти коды стандартные и их часто заменяют работники фирмы, чтобы защитить своих пользователей от взлома. Если же сейчас именно такой случай, не стоит огорчаться. Есть ещё один способ попасть домой без взлома двери.

Код #999 позволяет зайти в меню для введения новых настроек. Если комбинация сработала, последуют два сигнала. Теперь вы имеете возможность ввести мастер-код: 9999, 6767, 11639, 3535, 12345, 0000. Также можно попробовать установить свой пароль:

1. Войдите в меню.
2. Нажать «2».
3. Пауза.
4. Нажать «#».
5. Пауза.
6. Нажать «3535» (это просто откроет двери).
7. Приложить новый ключ к устройству и нажать «3» (для запрограммированния нового ключа).
8. Нажать «4» (для удаления всех ключей с устройства).
9. нажать «*» (для выхода из режима).
10. нажать «#» (для подтверждения действия).

Настройка домофона Vizit.

Программирование домофона vizit – это основа стабильной работоспособности устройства. Оно осуществляется в сетевом и сервисном режиме.

Сервисный режим позволяет:

• ввести индивидуальный код для каждой квартиры;
• включить или выключить использование индивидуального кода квартиры;
• в случае использования трёхзначного индивидуального кода пользователь может исключить возможность вызова отдельных квартир;
• записать конфигурацию ключей;
• стереть конфигурацию ключей.

Системный режим позволят настроить домофон более гибко. В нём предусмотрены:

• изменение количества цифр, из которых состоит общий код открывания двери;
• выключение действия общего кода открывания замка;
• изменение количества цифр, из которых состоит индивидуальный код квартиры;
• выключение всех индивидуальных кодов замка;
• включение или отключение звуковой сигнализации;
• регулировка времени открытого состояния замка;
• восстановление значений заводских настроек;
• изменение конфигурации пароля входа в сервисный режим.

Надёжность системы зависит от того, как настроен домофон Vizit. Перепрограммирование девайса может потребоваться после замены стандартных элементов или в результате выхода из строя отдельных деталей.

Бесконтактный RFID

В последнее время широкое распространение получают системы бесконтактного считывания, где используются ключи RFID или карты типа проксимити. Внешне они напоминают обычный пластиковый брелок или банковскую карту. Устройства не имеют собственного источника питания. Передача кода на устройство приема осуществляется после получения радиосигнала, энергия волнового излучения и выступает в качестве энергоснабжения. Поэтому активация происходит только на расстоянии 10-15 см от замка. В остальном устройство и действие метки не отличается от аналогичного Touch memory.

Сами ключи имеют вид брелоков размерами не более пятирублевой монеты и толщиной 5 мм. Бесконтактные карты имеют формат аналогичный банковской и несколько большую толщину – до 3 мм. Взаимозаменяемость карт и брелоков, несмотря на одинаковую технологию функционирования, не всегда осуществима, так как возможно нарушение интенсивности передаваемого сигнала. На данный момент для копирования RFID ключей различных производителей подходит практически любая заготовка: HID Prox II, EM-Marin, Indala и т.п.

Как открыть домофон метаком без ключа

Каждую кодовую систему можно разблокировать, просто введя нужный набор цифр. Домашние замки – не исключение. Как открыть домофон «Метаком» без ключа? Так же, как и другой – набрать специальный пароль. Коды, указанные в этой статье, работают, если установщик (или кто-нибудь из жителей) не изменял системные настройки кодового замка или универсальный пароль.

Способы открыть домофон без ключа

Любой кодовый замок предполагает возможность открыть дверь без ключа. Каждый из представленных здесь способов подходит для отдельных распространенных моделей «Метакома», поэтому если после первой попытки не получилось открыть дверь, переходите к следующему способу. Попробуйте все перечисленные методы – один из них точно подойдет. Примечание: во всех комбинациях «В» означает кнопку вызова, вне зависимости, обозначена ли она на панели буквой или значком телефонной трубки. Вот действенные способы, которые подскажут, как открыть модели домофонов Метаком без ключа:

1. С помощью квартирного кода. К моделям кодовых замков от «Метаком» назначают пароль для каждого номера квартиры в этом доме. Если вы знаете кодовый шифр своей квартиры, наберите его и нажмите кнопку вызова.
2. С помощью универсального кода. Если установщик или другие жители дома не изменяли его, то должна стоять стандартная комбинация «1234-В».
3. Нажмите кнопку вызова и наберите номер первой квартиры в подъезде. (Чтобы определить его, просто поищите табличку с этажами.) Если вы все сделали верно, на дисплее должна появиться надпись COD. Наберите комбинацию 5702, и через пару секунд дверь откроется.
4. Наберите 65535-В. Введите универсальный код и нажмите В-8.
5. Введите универсальный код и комбинацию В-6-В-4568.

Перечисленные выше методы подходят для кодовых замков с экраном. Если вам хочется разобраться, как открыть домофон Метаком без дисплея, воспользуйтесь одним из этих способов:

• введите такой шифр: В-27-В-5702, подождите пару секунд, и дверь откроется,
• нажмите В и наберите комбинацию 1-В-4526.

Как взломать домофон Метаком

Существуют специальные коды, которые позволяют не только попасть внутрь здания без ключа, вскрыть дверь, но и отредактировать настройку самого домофона. Например, вы можете изменить используемые системой пароли, удалить или привязать ключи к определенной квартире, изменить главный шифр подъезда, войти в режим программирования, узнать, как открыть домофон компании Метаком без ключа в пользовательском меню. Для любых действий нужно знать так называемый «мастер-код». По умолчанию в «Метаком» назначен пароль 1234.

1. Открытие двери. Как открыть домофон Метаком без ключа? Узнайте и введите универсальный код, нажмите кнопку вызова.
2. Работа с ключами. Вы можете удалять или прикреплять «таблетки» к определенной квартире. Для этого введите 65535-B-мастер-код-B-В. Затем укажите номер квартиры. Чтобы записать ключ, введите В-7. Если вы хотите отвязать от квартиры все прикрепленные чипы, нажмите В-7-0-111.
3. Изменение системных паролей. С помощью меню домофонов «Метаком» настройщик может изменять универсальный код домофона. Чтобы назначить новый главный пароль, введите 65535-В-мастер-код-B-9-3-новый пароль-В. В этом же меню есть возможность изменить и код квартиры. Для этого необходимо знать уже установленный шифр. Предполагается, что вы должны быть собственником квартиры, чтобы заменять пароли. Наберите комбинацию 65535B-мастер-код-В-B-номер квартиры-B-0-новый пароль-В.
4. Коды входа в меню домофона. «Метаком» оборудован тремя разными каталогами. Чтобы войти в стандартное пользовательское меню, введите комбинацию 65535-B-1234-B-В. Пароль от сервиса домофона: 65535-B-мастер-код-B. Чтобы изменять системные настройки «Метакома», введите 65535-B- мастер-код -B-9.

Как узнать универсальный код

«Метаком» назначает собственный пароль для каждой квартиры в доме – он представляет собой набор из четырех цифр. Хозяева квартиры обязаны его знать, чтобы попасть в дом даже без ключа или в другой экстренной ситуации. Пароль квартиры указывается в соглашении с компанией-установщиком. Есть универсальные коды от домофонов, не привязанные к квартире. По умолчанию главный пароль от домофона Метаком – 1234. Если до вас его кто-то уже изменил, то узнать новый пароль вы сможете лишь у обслуживающей компании.

Не зная универсальный подъездный код, вы не сможете:

• изменить его и установить новый мастер-пароль,
• прикрепить или открепить от квартиры чипы-ключи,
• изменять системные настройки домофона,
• назначить новый код для квартиры,
• выполнять программирование кодового замка.

Без мастер-кода вы можете:

• открывать домофон «Метаком» без ключа,
• входить в пользовательское меню.

Конструкция домофона

Домофон – это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Прибор получил особую популярность буквально в последнее десятилетие, ранее для защиты парадных наиболее часто использовались кодовые замки.

Фото – конструкция системы

Домофон в квартире или частном доме состоит из трубки, вызывной панели, видеоаппаратуры (при необходимости дополнительного подключения наблюдения за дверью или калиткой), замка и коммутатора. Рассмотрим функции каждой детали:

1. Трубка цифрового домофона устанавливается в помещении, чтобы хозяин квартиры или дома мог принять вызов и при необходимости открыть дверь. Стандартно, абонентское устройство обязательно подключено к запирающей системе;
2. Вызывная панель необходима для набора нужного кода. Она может быть нескольких типов: с наборными кнопками, специальным считывателем кода с ключей или карточек, подсветкой или даже визуальным определителем. Последний – самый редкий вид, он используется для охраны промышленных или государственных объектов;
3. Замок или запирающее устройство домофона используется для контроля положения двери подъезда многоквартирного дома или калитки частного. Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. Запор с магнитным типом легко можно открыть снаружи, но, при этом он считается более надежным, чем устаревший вариант с металлической задвижкой, подключенной к электродвигателю; Фото – схема замка
4. При помощи модуля коммутатора (например, Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Эта практика более распространена в многоквартирном доме, т. к. в частном здании есть только один абонент. Фото – подключение домофона Коммакс

В качестве дополнительного обеспечения защиты к звонку может также добавляться возможность подключения видеодомофона (Kenwei KW-4HPTN, Kocom KCV-A374SD). В таком случае все данные транслируются при помощи камеры по специальному телевизору или компьютеру. В отличие от аудиодомофона, видео-система более надежна в использовании, ведь помимо вызова также производится зрительный контроль посетителей.

Виды домофонов

Существует несколько типов домофонов, которые используются для защиты от непрошеных гостей квартирного или частного здания. В зависимости от вида разнится их подключение:

1. Цифровые (Eplutus EP-2297C, Gardi GRD, Hyundai HA-201);
2. Координатно-матричные (AVC-305, Commax CDV-DPV-43 MTN, Laskomex).

Цифровые работают по такому принципу: при звонке они передают сигнал по двухпроводной линии, в которой распознается номер подключенной квартиры. В данном случае для сопряжения используются так называемые джамперы, которые по витой сетке передают сигналы к конкретной трубке. Каждая трубка в свою очередь оснащена микросхемами. Очень удобно, что к такому контроллеру можно подключить все квартиры не только в подъезде, но и на конкретном этаже.

Схема подключения домофона координатно-матричного типа более простая надежная, поэтому пользуется большей популярностью. К координатному устройству связи подключен коммутатор, который при вызове переключает сигнал на конкретную трубку. Подключение производится при помощи проводов десяток и единиц, т. е., каждая квартира обозначена двумя кабелями, номера которых не повторяются. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору. После этого модулятор преображает и обрабатывает полученную информацию и подключается к одной определенной «Единице» и одному «Десятку». После благодаря электромагнитному реле по телефонной линии LIN происходит соединение с определенной квартирой.

Фото – схема подключения модели цифрал

Чаще всего такое соединение параллельное, что значительно облегчает самостоятельный монтаж. Единственное, о чем нужно помнить – это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Если электрическое соединение производится неправильно, то нарушается работа не только конкретного абонента, но и всей охранной системы.

Фото – блок управления домофоном

Правила монтажа домофонов VIZIT

Общая информация

Сегодня VIZIT Group объединяет несколько фирм, которые занимаются выпуском, продажей и обслуживанием систем контроля удалённого доступа под торговой маркой VIZIT. Непосредственно за продвижение всем известной марки домофонов отвечает НПФ МОДУС-Н. И, судя по тому, насколько распространено данное оборудование в России и странах СНГ, свою работу знает неплохо.

Преимущества компании – широкий спектр рабочих температур оборудования, от минус сорока, до плюс сорока пяти градусов, повышенные темпы внедрения новых технологий, разработка новых систем защиты. Все вышесказанное подтверждается огромным числом положительных отзывов, сертификатами как Российских, так и Европейских систем проверки качества. О кодах для открытия домофонов «Визит» читайте здесь.

Правила эксплуатации и обслуживания

Для формирования безопасных условий и эффективной работы оборудования на весь заявленный срок эксплуатации, необходимо регулярно производить его осмотры и техобслуживание.

Сроки этих осмотров и обслуживания, регламентируются обслуживающей компанией, учитывая внешние факторы и условия работы, но не меньше чем один раз в год.

Для осуществления техосмотров и обслуживания назначаются квалифицированные специалисты, полностью ознакомленные со схемами соединения узлов системы, уникальными особенностями каждого из аппаратов, условиями эксплуатации, а также инструкциями по безопасности.

Порядок технического обслуживания заранее определен, и содержит в себе следующие виды работ:

• Оценка состояния заземлений вызывного блока и монтажной кабины в полном соответствии с требуемыми ГОСТ, актуальными в стране потребления на текущий момент.
• Осмотр и очистка внешних панелей вызывного блока, блока управления, доводчика двери, замка и кнопок. Оценка надежности креплений и осмотр на наличие у перечисленных выше узлов повреждений.
• Диагностика состояния линий коммуникации и стабильности соединений всех устройств.
• Диагностика функций системы контроля доступа по регламенту блоков этой системы.
• В случае истечения срока эксплуатации у каких-либо из перечисленных выше устройств системы контроля доступа, производиться их замена.

Если при осмотре всех узлов и устройств системы после истечения срока эксплуатации явных дефектов не выявлено, а также произведена успешная проверка изоляции элементов, сопротивление в системе составляет не менее 2 МОм и напряжении 500Вольт, и система работает исправно, допускается увеличение срока их работы до 10 лет.

Как устроена трубка?

Система домофона состоит из двух ключевых узлов: вызывного устройства (размещено на входе) и абонентского модуля (в квартире, обеспечивает связь между хозяином жилья и его гостем). Основная функция второго – звуковая связь, которую тяжело представить без трубки. Какие функции выполняет трубка:

• Вызов хозяина дома;
• Поддержка связи между домовладельцем и визитером;
• Управление кнопкой, которая открывает входную дверь визитеру;
• Регулировка громкости вызова.

Подключение трубки Визит — несложная процедура, поскольку она имеет простую конструкцию. К ее достоинствам также следует отнести ее эргономичность, надежность и долговечность.

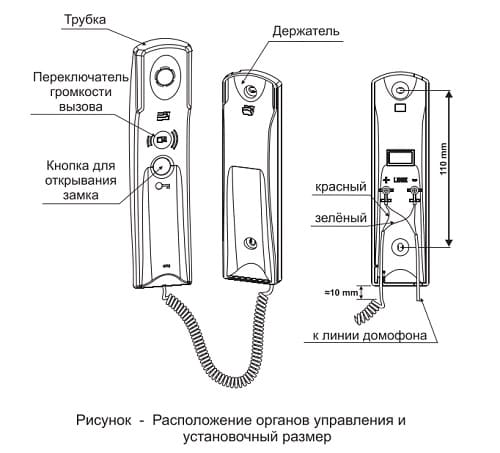

Данная трубка состоит из:

1. Корпуса;
2. Кнопки для настройки громкости;
3. Кнопки, открывающей входную дверь;
4. Микрофона, динамика;
5. Электронной платы управления;
6. Держателя.

Если возникнут вопросы, схема трубки домофона визит, идущая с новым девайсом в комплекте, поможет в них разобраться. Ее также можно найти в характеристиках модели в интернете.

Набор кода домофонов VIZIT

Основная функция кодов домофонов – открытие двери при утере ключей «ТМ», или при их отсутствии.

Цели использования кодов домофонов:

• • Общие коды – четырехзначные. Домофоны крепятся на подъезде для всех квартирантов. Сообщается кодовый номер каждому владельцу помещения, после установки домофонов.
  • Индивидуальные коды – трехзначные. Сообщается номер кода домофона для любых желающих жильцов, или для абонентов всех квартир, после установки домофонов, или с помощью сервисной службы.
  • Стандартные коды – варианты: «423», «звездочка» – «*», «решетка» – «#», набор комбинации «12#345».

Являются одинаковыми кодами для всех домофонов «Визит». Используются работниками службы сервиса. Установка домофонов осуществляется на производстве и может меняться монтажниками после установки, на определенных объектах.

Коды сервисных режимов аппаратов – «# 999». Происходит с изданием двух кратких звуковых сигналов «пика», следующими друг за другом, и одного отдельного звукового сигнала «пика». При неправильном наборе происходит двойной кратный звуковой сигнал – «пик-пик». Набор – «1234» – мастер-код по умолчанию.

При правильном наборе сигнала набирается мастер-код, варианты: «0000», «11639», «1234», «12345», «3535», «6767», «9999».
Функции кнопок на цифровых пультах домофонов:

• кнопка «2» – начальная установочная кнопка для квартир;
• кнопка «3» – является программным началом входных электронных ключей;
• кнопка «4» – удаляет ключ из памяти аппарата;
• кнопка «*» (звездочка) – выход из установленного режима или командой, отклоняющей набор кода;
• кнопка «#» (решетка) – является командой выполнения установки.

Домофоны, не имеющие дисплеев, или кнопок решетки (#) и звездочки (*), нажимают кнопки – «С» и «К».

Замена кода домофона Визит

Бывают ситуации, когда вышеперечисленные методы не принесли должного результата. Самостоятельно сменить заводской домофонный код устройства, действуя только через кнопки передней панели, невозможно. Для этого необходимы внутренний доступ к прибору и дальнейшая настройка подходящей комбинации перемычек на плате. Правильно это сделать сумеет только сервисный инженер или мастер, который изначально ставил модель на дверь.

Однако изменить код домофона Визит пользователи смогут и без вызова профессионала: нужно только сменить индивидуальный пароль квартиры. Но для этой процедуры понадобится 2 человека: один будет контролировать панель домофона, а второй тем временем будет находиться в квартире непосредственно у трубки устройства.

Заменить стандарт-набор и вернуть прежний код в настройках позволит следующий алгоритм:

Заключение

Проанализировав модельный ряд домофонов от компании Vizit, вы точно найдете вариант подходящий именно вам, ведь они представлены в широком спектре, для любых целей и назначений. Технологические характеристики современных моделей данной фирмы находятся на высоком уровне, а многолетний опыт работы позволяет гарантировать исправное функционирование на протяжении всего срока эксплуатации.

Необходимо отметить также, что в случае ремонта и замены элементов системы, рекомендуется использовать только оригинальные запчасти и инструменты, а также следить за регулярностью проводимых техосмотров, ведь в случае если условия эксплуатации будут грубо нарушены, могут возникнуть проблемы с дальнейшим гарантийным обслуживанием.
